Руководство по эксплуатации

Устройство и порядок работы с отопителем


14

теплообменника  закреплён  выключатель  перегрева  и  датчик  температуры,  определяющий
температуру  теплоносителя  на  выходе  теплообменника.  Автоматический  выключатель  подаёт
напряжение на элементы управления и коммутации.

Силовая коммутация осуществляется симисторами, закреплёнными на радиаторе.

Теплообменник,

элементы

коммутации

закреплены

на

металлическом

основании.

Вышеперечисленные  элементы  отопителя  закрываются  металлическим  кожухом  и  закрепляются
винтами по всему периметру кожуха.

Отопитель  крепится  на  стене  в  вертикальном  положении  в  местах,  удобных  и  доступных  для
установки  и  технического  обслуживания.  Рекомендуемая  схема  подключения  отопителя  в
отопительную систему показана на рисунке 3.

1

2

3

4*

5

6*

7

8

9

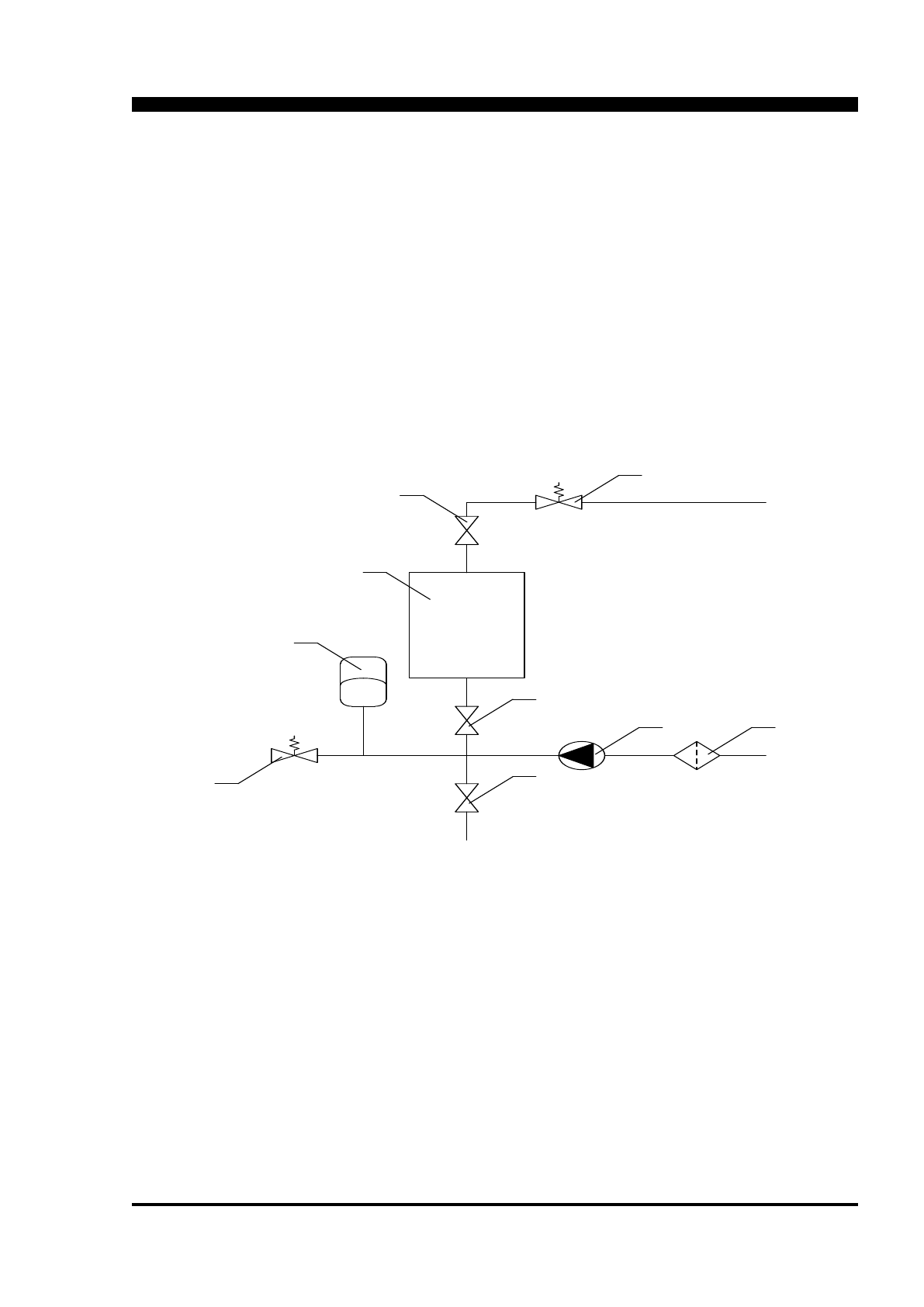

Рисунок 3. Рекомендуемая схема подключения отопителя в отопительную систему

РЭКО серии П

1 – Воздухоотводной клапан, 2 – вентиль, 3 – отопитель, 4 – расширительный

бак(экспанзомат)(*для РЭКО П), 5 – вентиль, 6 – циркуляционный насос(*для РЭКО П),

7 – фильтр, 8 – предохранительный клапан(2,5 атм.), 9 – сливной вентиль.
