верхний – выходной патрубок, для отвода теплоносителя к нагрева-

тельным приборам;

нижний – входной патрубок, для подвода теплоносителя к теплооб-

меннику.

В электрокотлах РусНИТ 270-2100 в верхней части теплообменника

установлены датчик уровня теплоносителя и датчик температуры тепло-
носителя. В РусНИТ 212М-224М установлен совмещенный датчик уровня
и температуры теплоносителя.

Измерительный блок служит для анализа и обработки данных с дат-

чиков отопителя и управления процессом нагрева теплоносителя при раз-
личных режимах работы электрокотла.

На откидной панели измерительного блока (рис.2.) расположены

следующие органы управления и индикации:

а. РусНИТ 212М-245М                              б. РусНИТ 270-2100

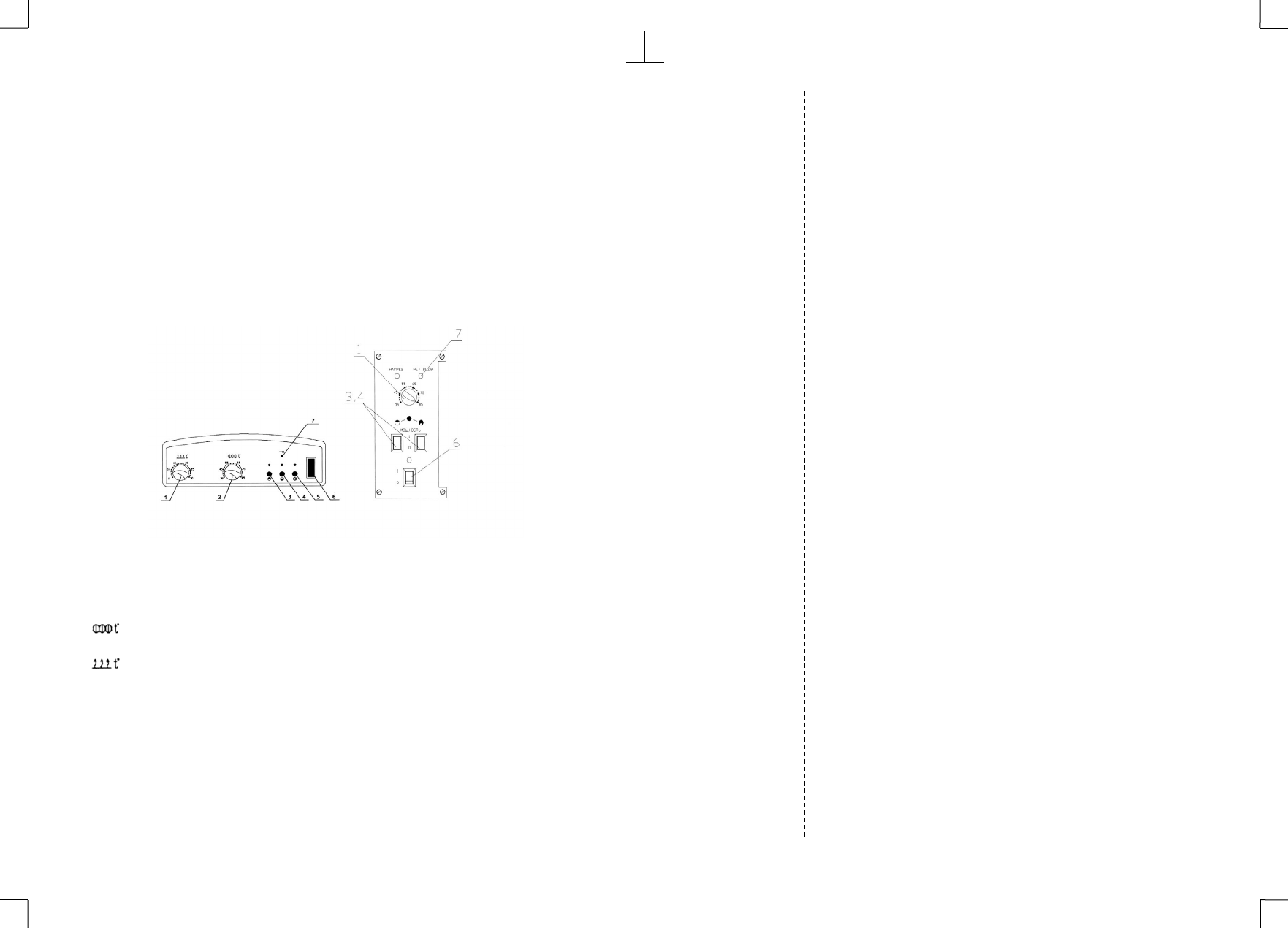

Рис.2 Панель измерительного блока

1 - Регулятор температуры теплоносителя;

5 – Кнопка выбора режима насоса;

2 -Регулятор температуры воздуха;

6 - Тумблер клавишный сетевой;

3,4 - выключатель мощности;

7 – Индикатор отсутствия теплоносителя.

-регулятор Т° теплоносителя, служит для задания необходимой  тем-

пературы теплоносителя в теплообменнике;

-регулятор Т° воздуха, служит для установки желаемой температуры

в  помещении;(отсутствует в РусНИТ 270-2100).

- Тумблер клавишный сетевой. Служит для подачи питания на изме-

рительный блок и циркуляционный насос. В положении «включено» заго-
рается индикаторная подсветка.

- Кнопочные выключатели мощности (в электрокотлах РусНИТ 270-

2100 – клавишные ), позволяют выбирать три ступени мощности электро-
котла, подключая различные группы нагревательных элементов (о под-
ключении соответствующих групп нагревательных элементов
сигнализируют индикаторы лицевой панели.)
