5. УСТРОЙСТВО И ПОРЯДОК РАБОТЫ С ОТОПИТЕЛЕМ
5. Отопитель состоит из следующих основных частей: теплообмен-
ника (бака), элементов коммутации и электронных блоков (силового
блока, блока питания и измерительного блока ).(рис.1)

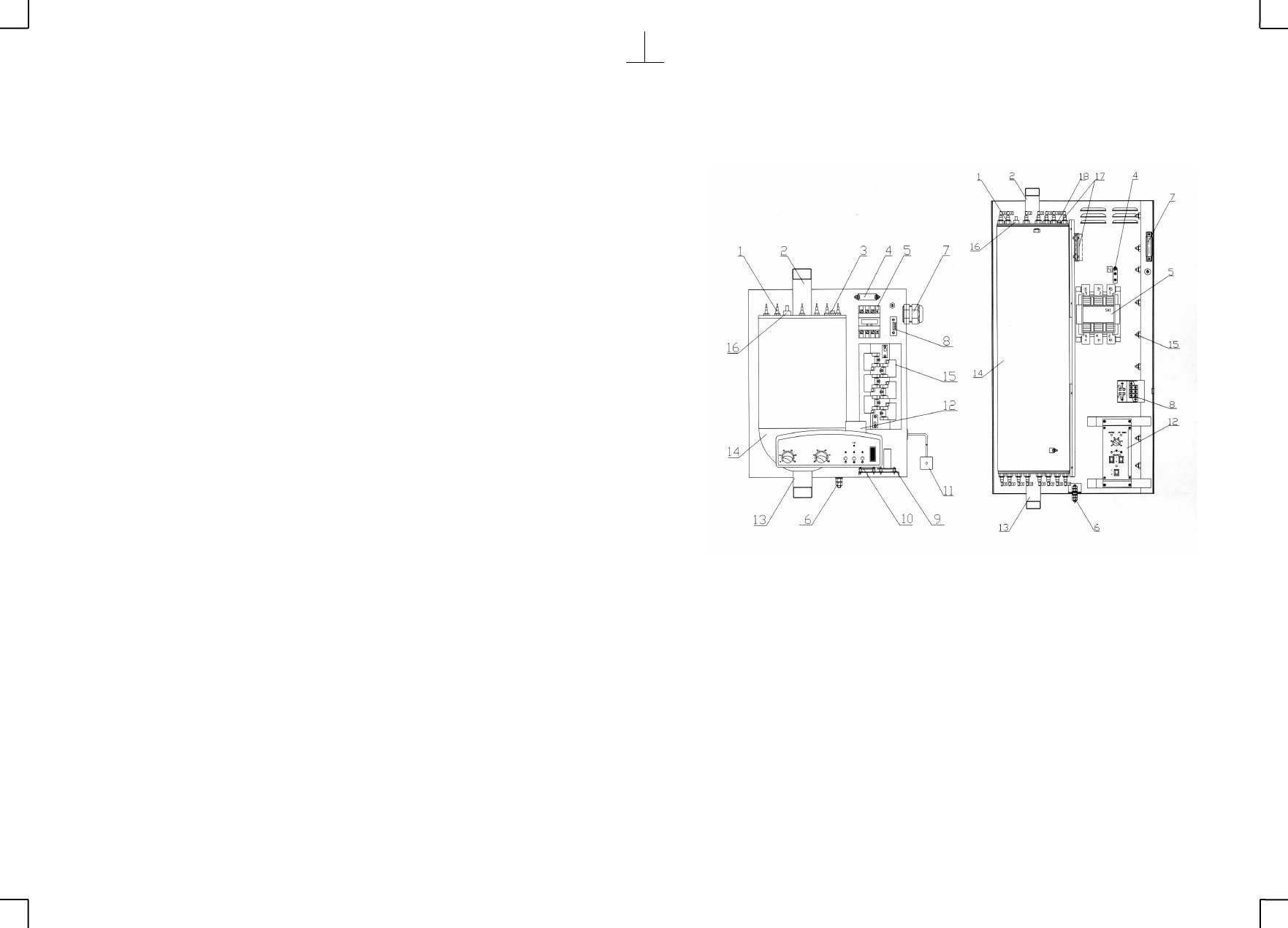

а. РусНИТ 212М-245М б. РусНИТ 270-2100
Рис.1 Устройство электрокотла
1. ТЭНы.
9. Блок питания.
2. Выходной патрубок.
10. Блок управления триаками.
3. Датчик температуры воды и уровня.
11. Датчик температуры воздуха.
4. Клемма нейтрали.
12. Измерительный блок .
5. Электромагнитный контактор.
13. Входной патрубок
6. Клемма заземления
14. Теплообменник.
7. Сальник для ввода силового кабеля
15. Симисторы.
8. Клемная колодка подключения
16. Термовыключатель аварийный.
циркуляционного насоса
17. Датчик уровня.
18. Датчик температуры
Теплообменник представляет собой герметичный сосуд с укреплен-
ными в нем электронагревателями (ТЭНами), имеющий выходной и вход-
ной патрубок:
