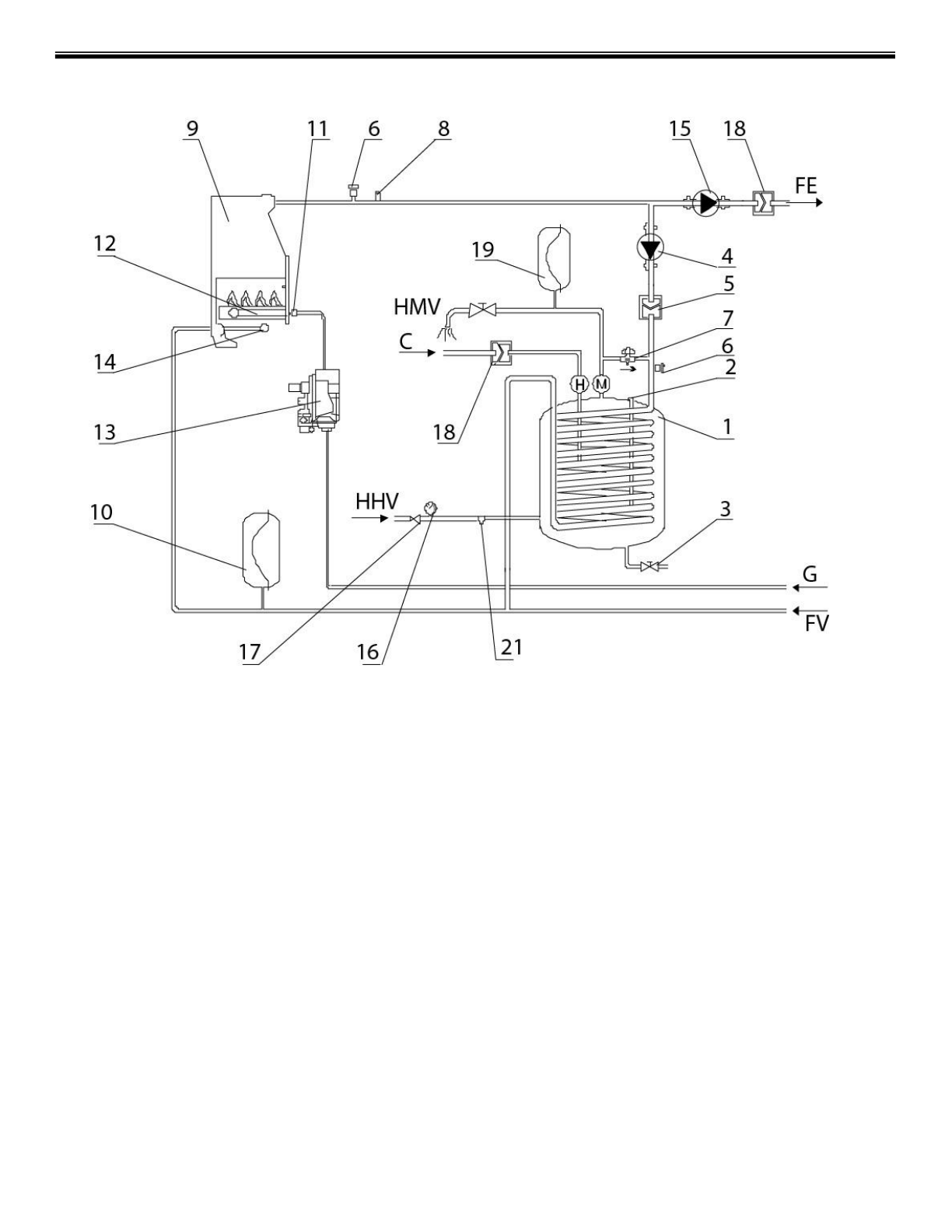

РЕКОМЕНДОВАННАЯ СХЕМА СОЕДИНЕНИЯ КОТЛА KRAFTER RMOD И БОЙЛЕРА
1 - Бойлер
2 - Магниевый анод
3 -Сливной кран
4 - Насос бойлера ГВС
5 - Обратный клапан
6 - Клапан удаления воздуха
7 - Кран подпитки системы отопления
8 - Предохранительный сбросной клапан на 3 бар
9 - Теплообменник котла
10 - Закрытый расширительный бак
11 – Газовый коллектор форсунок
12 - Газовая горелка
13 – Газовый клапан
14 - Сливной кран отопления
15 - Циркуляционный насос системы отопления
16 - Манометр
17 - Редуктор холодной воды
18 - Обратный клапан
19 - Расширительный бак горячего водоснабжения
21 - Комбинированный аварийный клапан на 6 бар
FE - Подача отопления
FV - Возврат отопления
G - Газопровод
HHV - Трубопровод холодной водопроводной воды
HМV - Трубопровод горячей санитарной воды
C - Трубопровод рециркуляции горячей воды.
