7

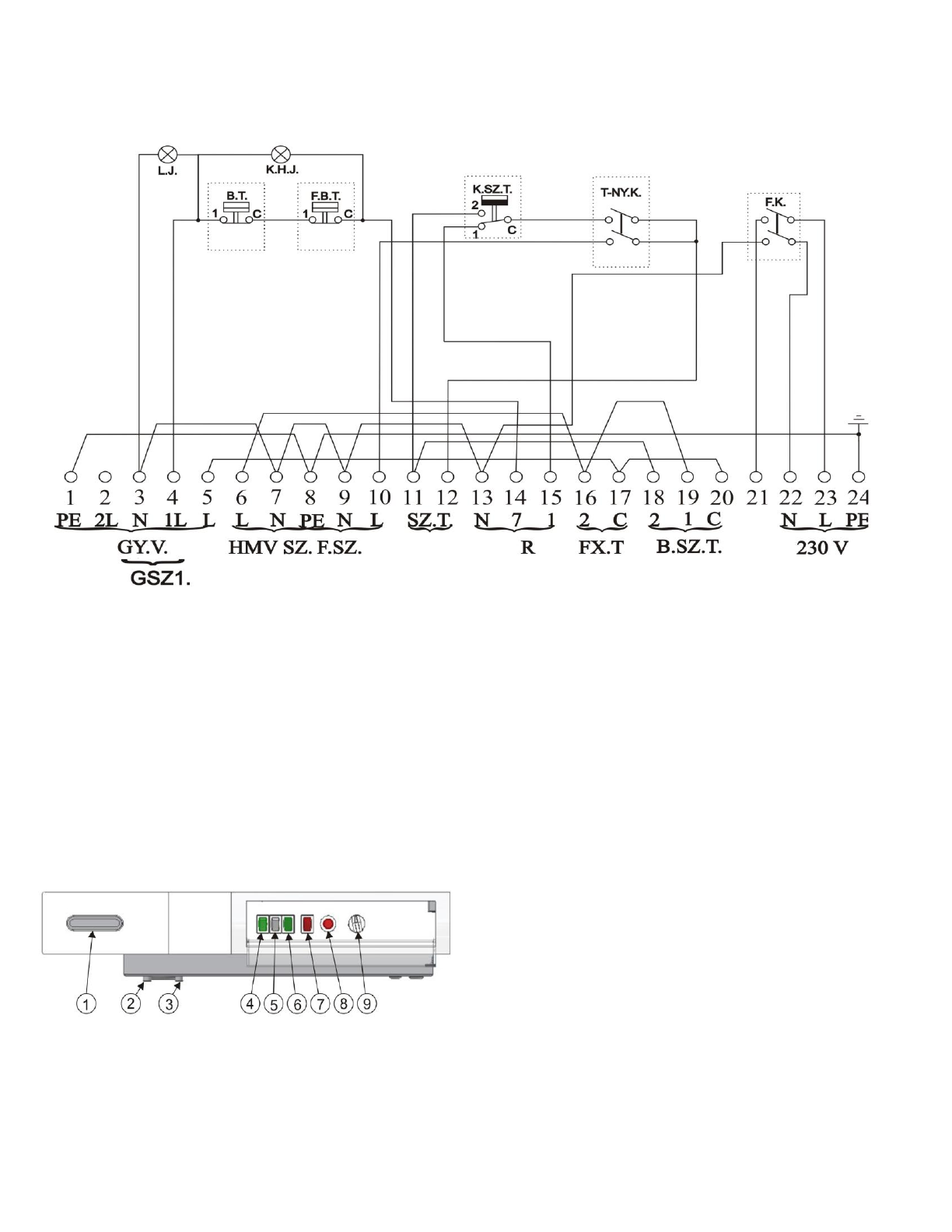

ЭЛЕКТРИЧЕСКАЯ СХЕМА
Krafter ...RAP, RAE
Пояснения:
T-NY.K.
Переключатель режима Лето/Зима
GY.V.
Подключение горелки котла (AE)
F.K.
Включатель с индикатором
G.SZ.
Подключение горелки котла (AP)
K.SZ.T.
Термостат регулирования котла
HMV SZ
Насос хозяйственной воды
B.T.
Термостат ограничения температуры
N
Провод ноль
F.B.T.
Термостат регулирования дымового газа
L
Провод фаза
SZ.T.
Комнатный термостат
PE
Заземление
F.SZ.
Циркуляционный насос отопления
K.H.J
Сигнал помех от ограничителей
1L.
Фаза магнитной катушки газового клапана
L.J.
Индикатор пламени
ПАНЕЛЬ УПРАВЛЕНИЯ
1 –
Термометр котла
2 –
Термостат контроля дымовых газов
3 –
Термостат ограничения температуры
4 –
Главный выключатель
5 –
Переключатель режима Зима/Лето
6 –
Индикатор рабочего режима
7 –
Индикатор неисправности
8 –
Кнопка сброса неисправности с индикатором (reset)
9 –
Термостат котла
