ИНСТРУКЦИЯ ДЛЯ ТЕХНИЧЕСКИХ СПЕЦИАЛИСТОВ.
3 ХАРАКТЕРИСТИКИ КОТЛА

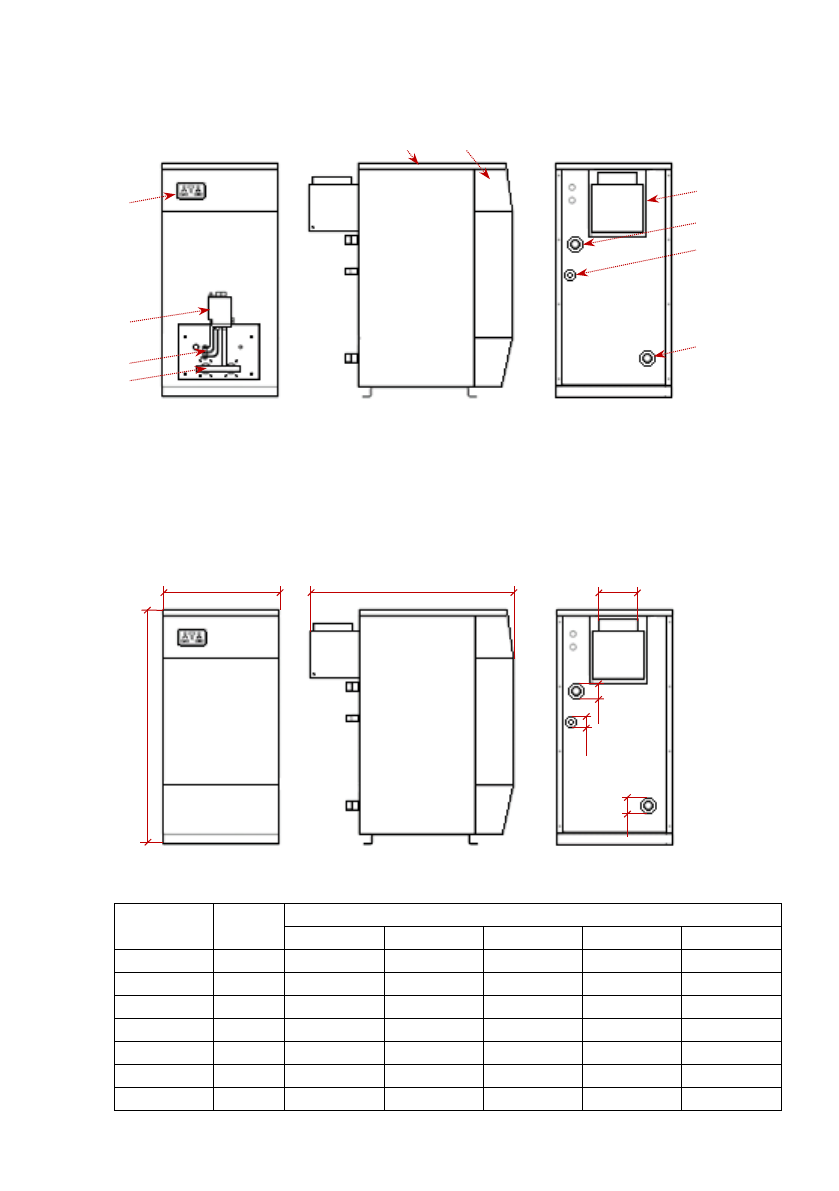

3.1 Схема котла
1. Газовая горелка;
6. Передняя съемная декоративная крышка;
2. Электрод розжига и ионизации;
7. Патрубок дымохода;
3. Газовый клапан;
8. Труба подающей линии отопления;
4. Панель управления;
9. Труба подключения газа;
5. Верхняя съемная крышка;
10.Труба обратной линии отопления;
3.2
Габаритные и присоединительные размеры
Таблица 3. Габаритные и присоединительные размеры оборудования.
Размер
Ед. изм
RODA KRAFTER EVO
R MOD 20 R MOD 30
R MOD 40
R MOD 50
R MOD 60
H
мм
910
910
910
910
910
W
мм
450
450
450
450
450
L
мм
400
475
550
625
700
D1
мм
130
130
130
150
150
D2
дюйм
1
1
1
1
1
D3
дюйм
1/2
1/2
1/2
1/2
1/2
D4
дюйм
1
1
1
1
1
D1
H
D2
D3
D4
L
W
1
2
3
4
5
6
7
8
9
10
