назначением
размеров
переливного
трубопровода
на
один
DN
высше
чем
имеет
загрузочный
трубопровод
.
Расширительные
сосуды
и
их
присоединительные
трубопроводы
должны
быть
проектированы
и
расположены
так
,
чтобы
было
надежно
предупреждено
замерзание
.
Рис
.
№
. 7
Монтаж
котельного
корпуса
5.3.1
Установка
котельного
корпуса
1.
Поставить
корпус
котла
на
цоколь
.
2.
На
верхнюю
фланцевую
часть
задней
секции
котла
установить
уплотнение
φ
90
х
60
х
3
и
прикрутить
фланец
отопительной
воды
,
второй
конец
соединить
с
отопительной
системой
.
3.
На
нижнюю
фланцевую
часть
задней
секции
котла
установить
уплотнение
φ
90
х
60
х
3
и
прикрутить
фланец
возвратной
воды
с
патрубком
для
наполнения
и
краном
для
слива
второй
конец
соединить
с
отопительной
системой
.
4.
Для
наполнения
котла
на
отопительную
систему
на
входной
патрубок
возвратной
воды
установить
колено
с
впускным
и
выпускным
клапаном
.
5.
В
отверстие
в
верхней
части
заднего
звена
навинтите
гильзу
термостата
(
см
.
Рис
.
№
. 8).
6.
На
дымовой
патрубок
насадить
дымовую
трубу
и
засунуть
в
дымовое
отверстие
.
7.
Два
отверстия
с
резьбой
JS 6/4"
в
передней
секции
закрыть
заглушкой
JS 6/4".
Под
заглушкой
установить
уплотнение
.

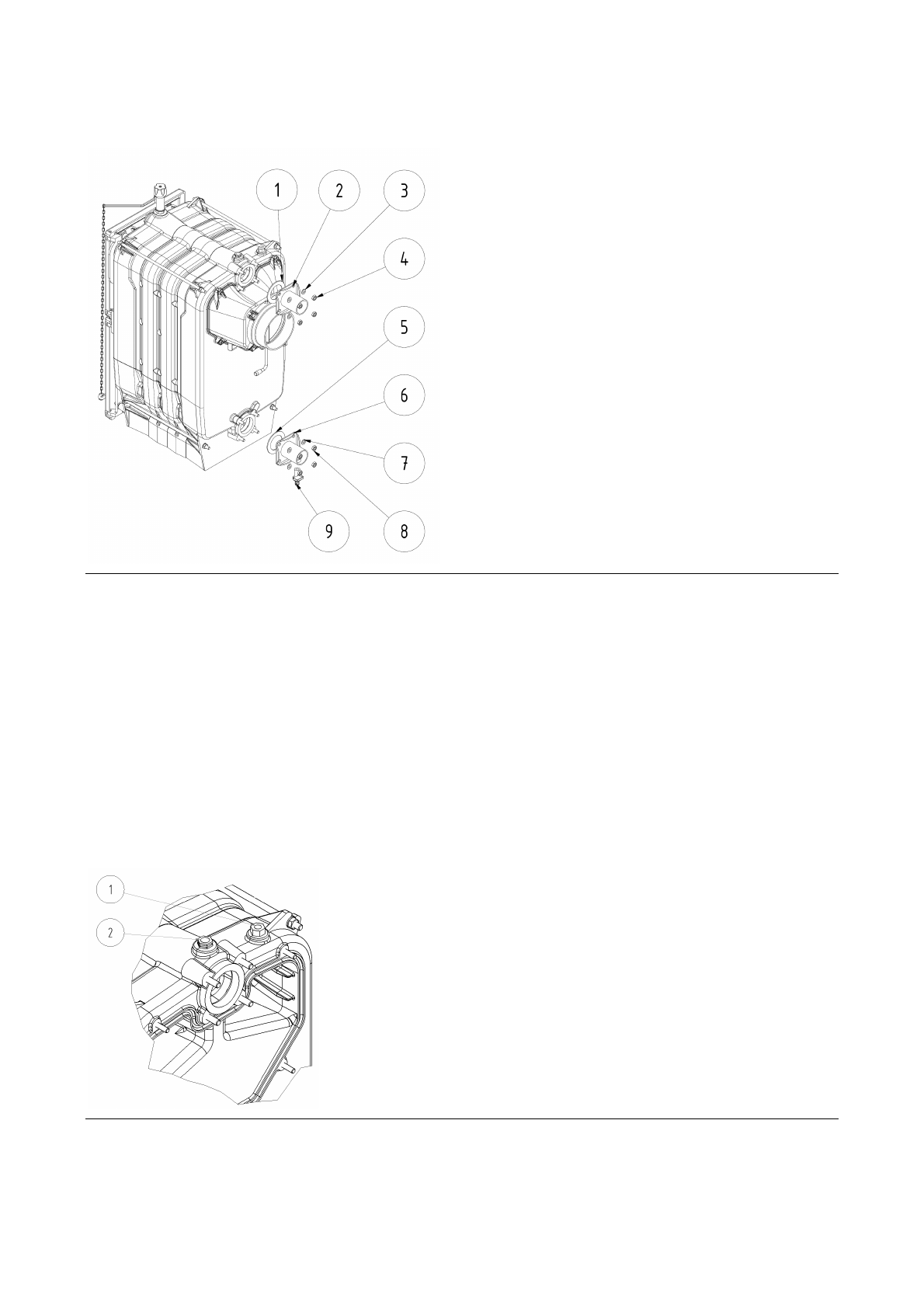

Рис
.
№
. 8
1.
Уплотнение
ø 90 x 60 x 3
2.
Фланец
отопит
.
воды
3.
Шайба
10,5
4.
Гайка
M10
5.
Уплотнение
ø 90 x 60 x 3
6.
Фланец
возвратной
воды
7.
Шайба
10,5
8.
Гайка
M10
9.
Напускной
и
выпускной
кран
1
Обратный
вентиль
манометра
2
Гильз
a
термостата
