5.3.2

Монтаж



оболочек



1.

Вынуть



оболочки



из



картонной



упаковки



2.

На



котельный



корпус



поместить



изоляцию

3.

На



крепёжные



болты



установить



боковые



панели



оболочки



и



прикрепить



при



помощи



шайб



и



гаек

4.

В



верхнюю



часть



оболочки



вставить



термоманометр

5.

Верхнюю



часть



оболочки



установить



на



боковых



панелях



корпуса



при



помощи



винтов

 ST 4,8 x 13.





1.

Изоляция



отельного



корпус

2.

Левая



боковая



часть



оболочки



3.

Шайба

 10,5 (4

шт

4.

Гайка

 M10 (4

шт

5.

Правая



боковая



часть



оболочки



6.

Шайба

 10,5 (4

шт

7.

Гайка

 M10 (4

шт

8.

Вер

x

няя



часть



оболочки



9.

Болт

 ST 4,8 x 13 (4

шт

 - 3 - 5

секц

., 6

шт

 - 6 - 10

секц

.)

10.

Термоманометр

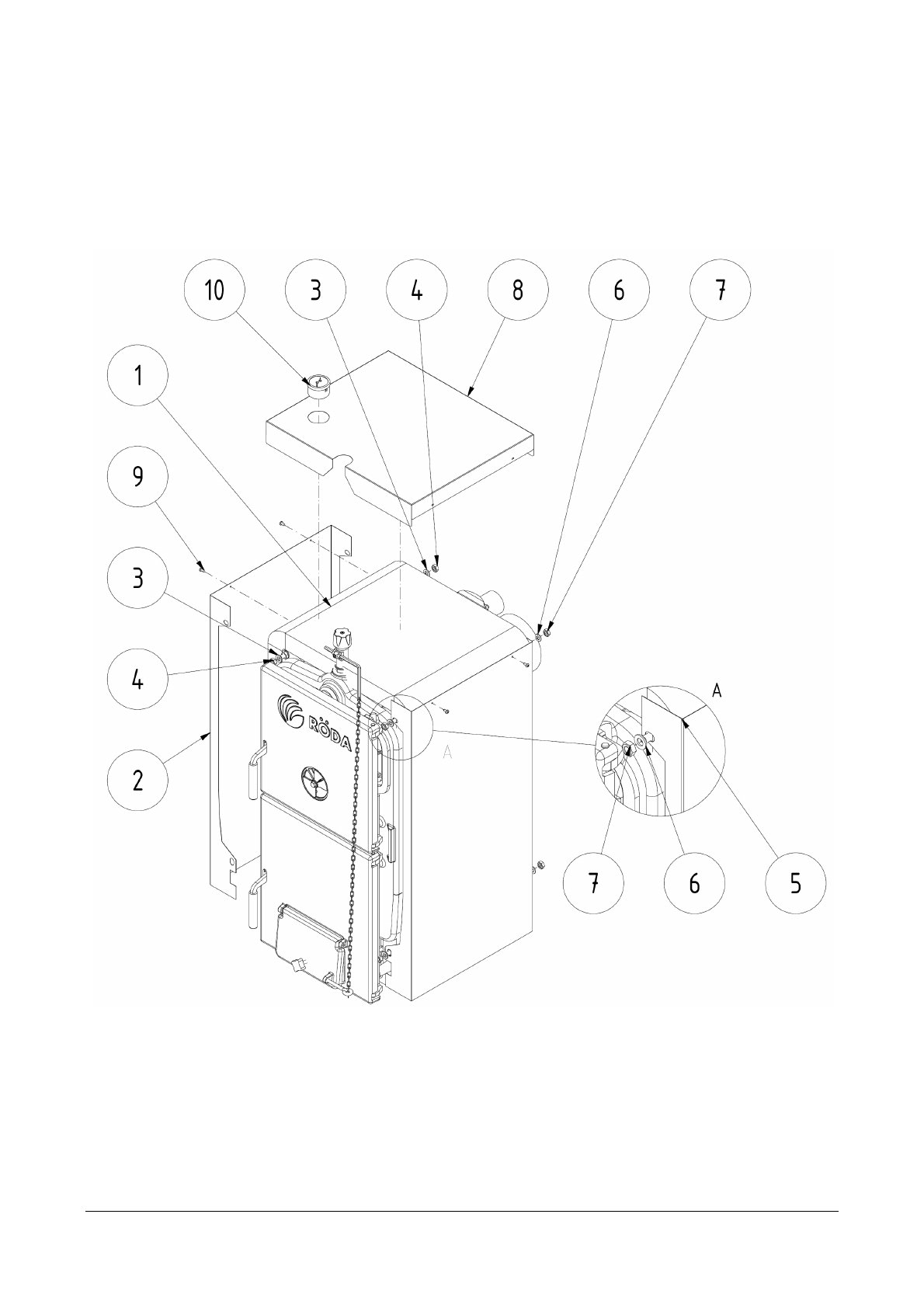

Рис

. 9

Состав



оболочки



котла
