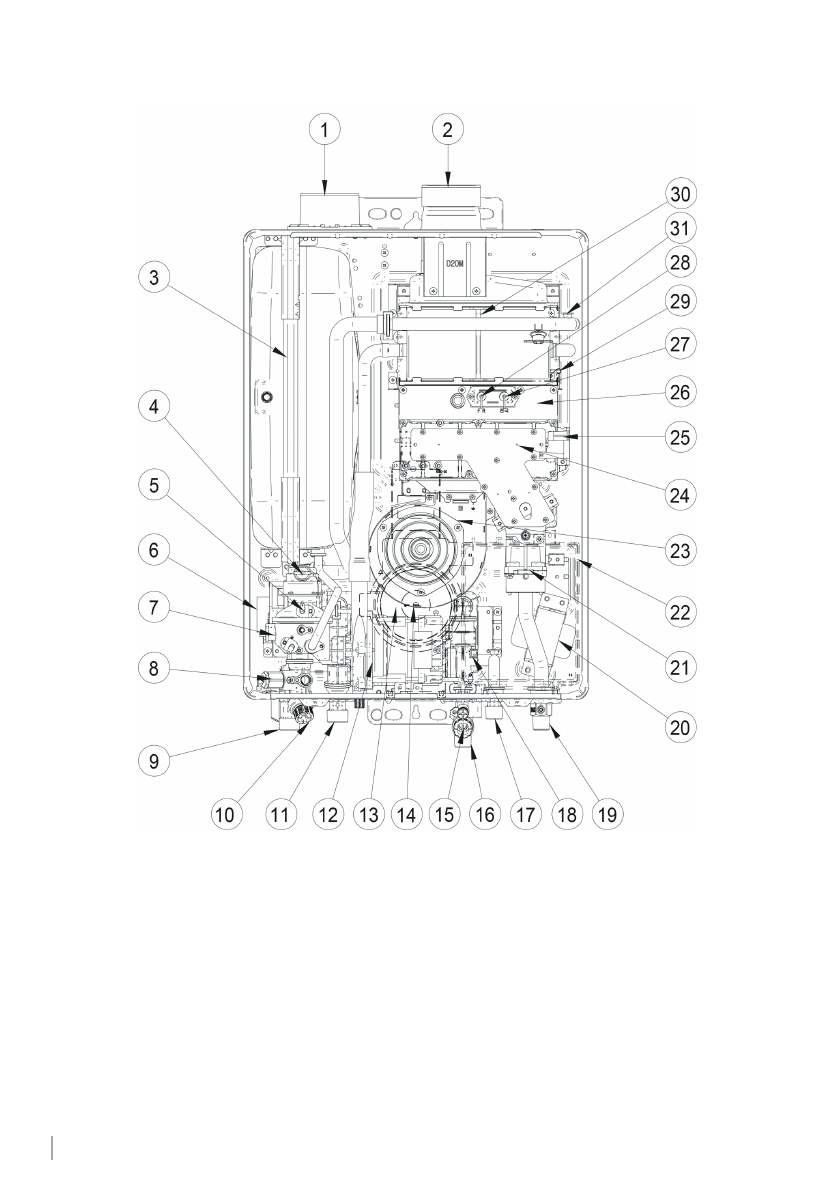

СХЕМА КОТЛА
Патрубок подачи воздуха
Патрубок отвода продуктов сгорания
Расширительный бак
Автоматический воздухоотводчик
Датчик низкого уровня теплоносителя
3-х ходовой клапан
Воздухоотделитель
Предохранительный клапан отопительного контура
Штуцер для обратной трубы отопления
Фильтр контура отопления
Штуцер для прямой трубы отопления
Циркуляционный насос
Вторичный теплообменник ( ГВС )
Кран подпитки теплоносителя
Фильтр системы ХВС
Штуцер на входе ХВС
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
Штуцер на выходе ГВС
Датчик протока и устройство регулирования потока ГВС
Штуцер для подключения газа
Понижающий трансформатор
Модуляционный газовый клапан
Главный блок управления
Вентилятор
Штуцер на газовом коллекторе
Трансформатор зажигания
Камера сгорания
Электрод зажигания
Датчик ионизации
Термоплавкий предохранитель от перегрева
Первичный теплообменник
Терморезистор контроля температуры теплоносителя
Датчик протока и устройство регулирования потока ГВС
