21
рис. 5
ТЕРМОПАРА 2
ТЕРМОПАРА 1

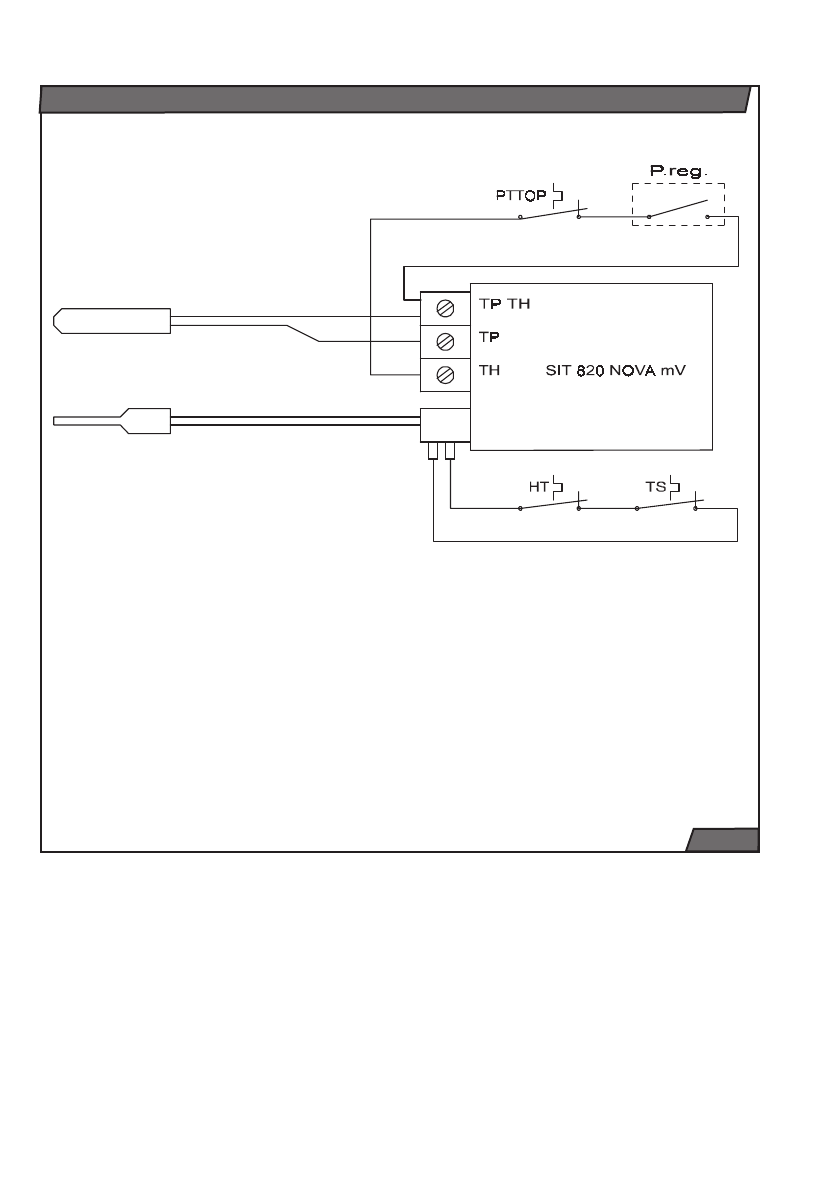

Схема механическо-электрического подключения котла PROTHERM 50(40,30,20)TLO
Условные обозначения :
HT
- аварийный термостат
TS
- термостат продуктов сгорания
PTTOP
- рабочий термостат
P. reg.
- комнатный регулятор
SIT 820 NOVA mV
- автоматический газовый вентиль, питающийся от термопары
ТЕРМОПАРА 1
- термопара термоэлектрического устройства для контроля пламени
ТЕРМОПАРА 2
- термогенератор
Содержание
- 4 Уважаемый Покупатель !; Введение
- 5 Низкотемпературный котёл; Использование чугунного теплообменника
- 6 Руководство по эксплуатации; Характеристика котла и типы; Котёл имеет следующий типовой ряд:
- 7 Облицовка; Предназначение и технические нормы безопасности
- 9 Установка котла; Комнатный регулятор
- 10 Описание функций управляющих элементов.; Управляющие элементы котла находятся
- 11 Функция; СКТД; Подготовка и запуск котла; Розжиг запальной горелки:; Первый пуск; Эксплуатация котла
- 12 Техническое обслуживание; а) при необходимости помыть облицовку; Указания по безопасности
- 13 Стандартная поставка; Отдельно можно заказать:
- 15 Рабочая схема котла
- 16 Размеры для подключения котла
- 18 Последовательность при розжиге и отключении котла; Тип
- 19 После общей настройки:
- 20 Переналадка на другой вид топлива; Проверьте на герметичность места соеди-
- 21 Условные обозначения :; HT; - аварийный термостат; TS; - термостат продуктов сгорания; PTTOP; - комнатный регулятор; ТЕРМОПАРА 1
