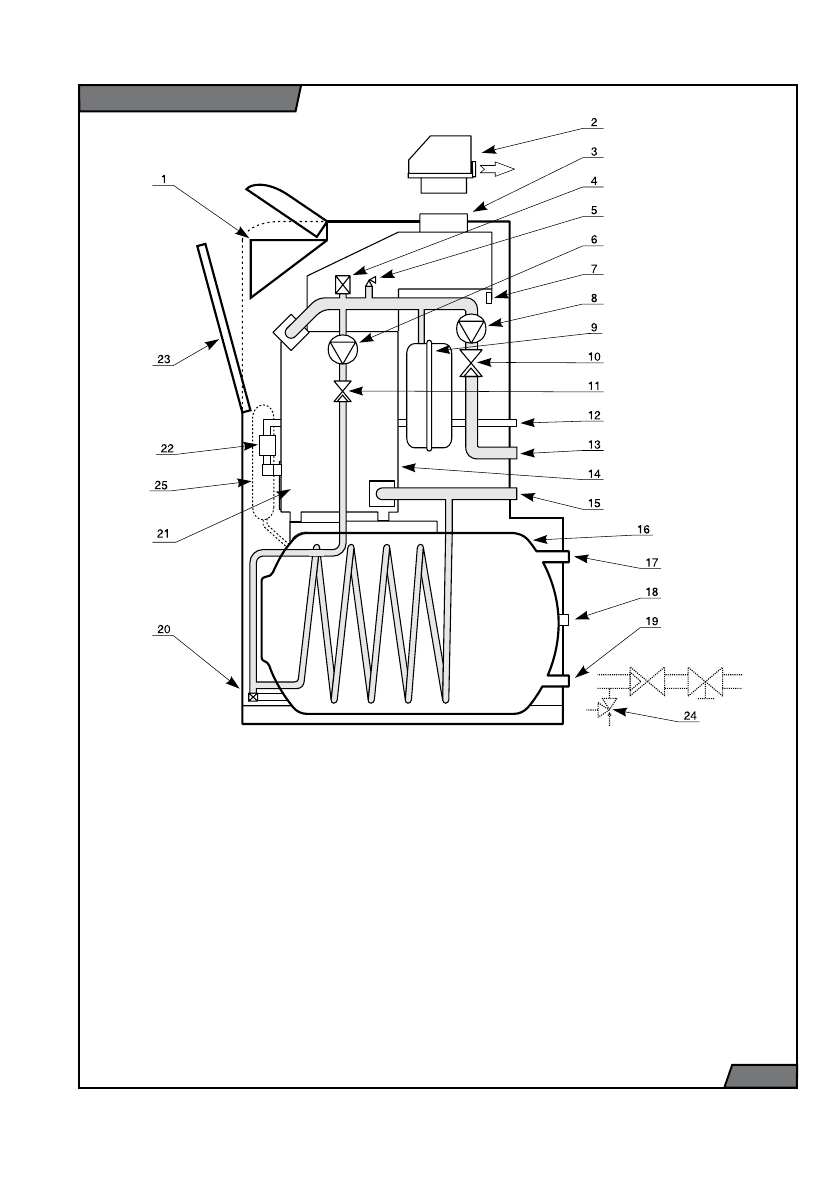

Рис

. 6

1.฀Панель฀управления

10.฀Обратный฀клапан฀контура฀
отопления

19.฀Вход฀ХВС฀в฀бойлер

2.฀Надставка฀„ПОЛУТУРБО“฀(не฀
входит฀в฀комплект฀поставки)

11.฀Обратный฀клапан฀контура฀ГВС

20.฀Заполнение฀и฀слив฀
теплоносителя฀из฀котла฀

3.฀Штуцер฀дымохода

12.฀Подсоединение฀газа

21.฀Основание฀горелки

4.฀Автоматич.฀воздухоотводчик

13.฀Насос฀контура฀отопления

22.฀Газ.฀клапан฀с฀автом.฀розжига

5.฀Предохранительный฀клапан

14.฀Теплообменник฀котла

23.฀Откидная฀передняя฀крышка

6.฀Насос฀контура฀нагрева฀ГВС

15.฀Подающая฀линия฀системы฀
отопления

24.฀Предохранительный฀฀клапан฀
бойлера฀(входит฀в฀комплект฀поставки)

7.฀Термостат฀продуктов฀сгорания

16.฀Накопительный฀бак฀ГВС

25.฀Расширительный฀бак฀ГВС

8.฀Насос฀контура฀отопления

17.฀Выход฀ГВС฀из฀бойлера

9.฀Расширительный฀бак฀контура฀
отопления

18.฀Выход฀рециркуляции฀ГВС

Рабочая฀схема฀котла
