Рабочая฀схема฀котла - Protherm Медведь 20 KLOM - Инструкция по эксплуатации - Страница 17

Котел Protherm Медведь 20 KLOM - инструкция пользователя по применению, эксплуатации и установке на русском языке. Мы надеемся, она поможет вам решить возникшие у вас вопросы при эксплуатации техники.

Если остались вопросы, задайте их в комментариях после инструкции.

"Загружаем инструкцию", означает, что нужно подождать пока файл загрузится и можно будет его читать онлайн. Некоторые инструкции очень большие и время их появления зависит от вашей скорости интернета.

Загружаем инструкцию

background image

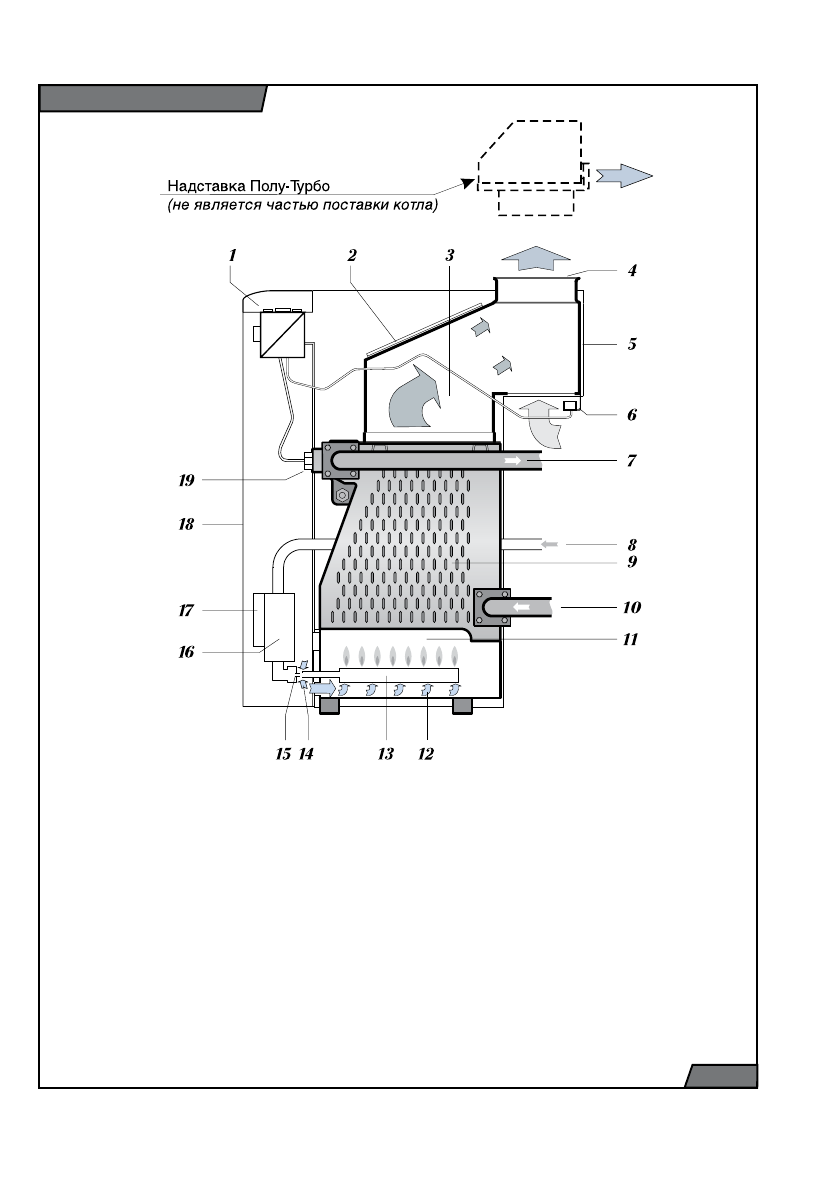

Рис.

6

1.฀Панель฀управления

11.฀Камера฀сгорания

2.฀Крышка฀отверстия฀для฀чистки

12.฀Подача฀вторичного฀воздуха

3.฀Коллектор฀продуктов฀сгорания฀

13.฀Атмосферная฀горелка

4.฀Штуцер฀дымохода

14.฀Подача฀первичного฀воздуха

5.฀Стабилизатор฀тяги

15.฀Форсунка฀горелки

6.฀Термостат฀продуктов฀сгорания

16.฀Комбинированная฀газовая฀арматура

7.฀Подающая฀линия฀системы฀отопления

17.฀Автоматика฀розжига

8.฀Подсоединение฀газа

18฀Облицовка฀котла

9.฀Теплообменник฀котла

19.฀Гильза฀для฀датчиков฀температуры฀и฀

аварийного฀термостата

10.฀Обратная฀линия฀системы฀отопления

Рабочая฀схема฀котла
