Соединение котла с бойлером
Котел
МЕДВЕДЬ
KLOM
может
комбинироваться с бойлерами Protherm
типа B100MS, B100Z, B120S, B200Z и B200S.
Система управления котлом регулирует
нагрев бойлера с помощью насоса и NTC
датчика бойлера (комплект 0010006491).

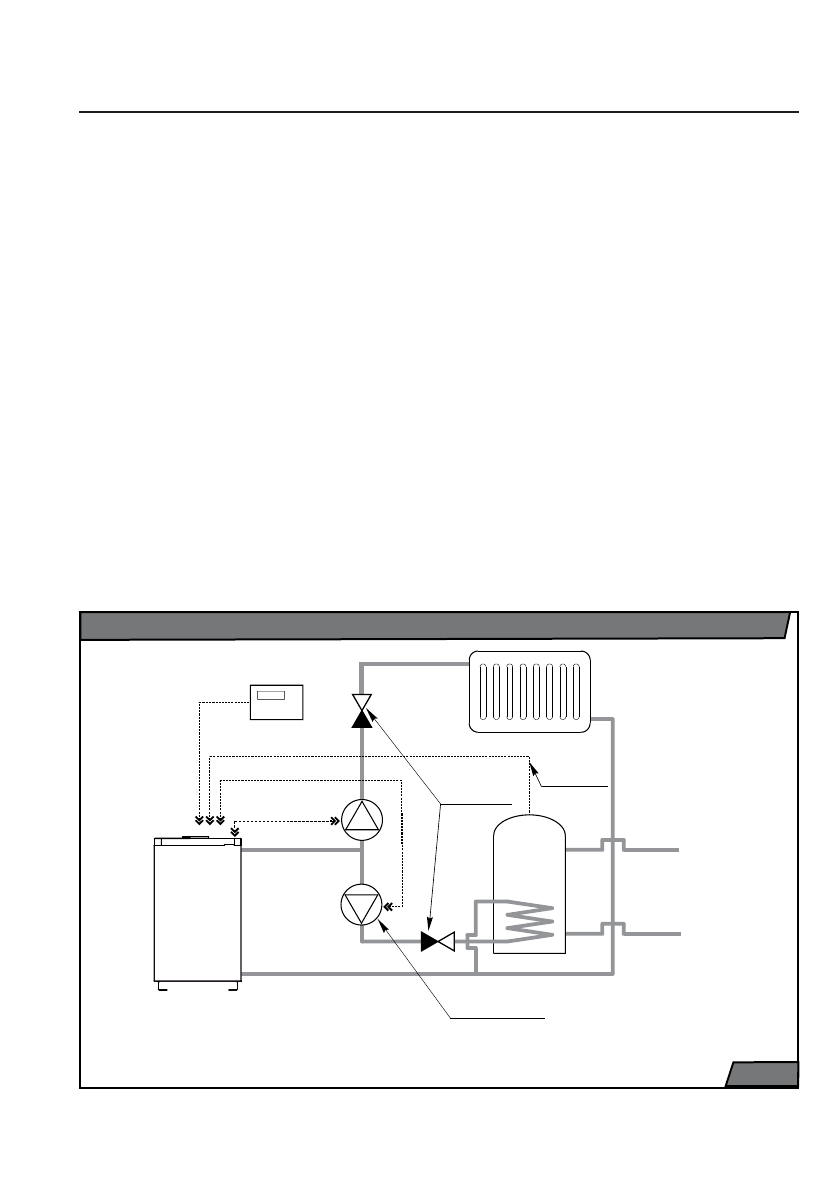

Принцип подключения бойлера ГВС к котлу
схематически изображен на рис. 10.
Примечание:
Указанная схема не содержит
такие элементы, как, например, запорные
клапаны,
фильтры,
диафрагменный
расширительный
бак
(экспанзомат),
предохранительные клапаны и т.д. Наличие
и необходимость этих элементов решается
индивидуально на основании требований к
конкретной системе отопления.
Предупреждение:
В случае использования
биметаллического
термостата
система
нагрева бойлера не будет функционировать.
Если бойлер оснащен биметаллическим
термостатом, то его необходимо заменить
NTC датчиком (№ заказа 0010006491).
Глубина
погружения
NTC
датчика
в
бойлер
должна
соответствовать
глубине погружения капиллярной трубки
биметаллического термостата. После этого
биметаллический термостат перестанет
функционировать. При установке системы
(котел + бойлер) требуется определение
всех
подсоединительных
размеров
(подающая, обратная линии отопления,
ГВС, ХВС и газа). Установку системы может
производить
только
профессионально
подготовленный сервисный инженер.
комнатный регулятор
насос
отопительный
подключение
NTC датчика
бойлера
насос
бойлера
бойлер
КОТЕЛ
Медведь KLOM
обратные
клапана
Гидравлическая схема подкл. накоп. бака с помощью дополняющего насоса
Рис
. 10
