28
следующие :
a) Закрытые клапаны ОВ на входе и выходе из котла
б) неправильная температурная настройка аварийного термостата
в) неправильные расчеты насоса ОВ
г) загрязненный фильтр ОВ
д) загрязненный грязевик
е) препятствие в отопительной системе
ж) загрязненный теплообменник про.сгорания / вода
Обслуживание котла
Подготовка и старт котла
Перед стартом котла необходимо провести следующие работы.
a)
Наполним отопительную систему водой. Проверим давление воды на котловом
манометре.
б) Сконтролируем подсоединение котла на отвод продуктов сгорания.
в) Откроем кран подачи газа и пустим газ в котел. Измерим давление на входе в котел.
Проведем обезвоздушниваниегазового подсоединения.
г) Настроим термостаты:
- аварийный термостат (в закрытых системах с расширительным баком 95°C - настройка с
производства, в открытых системах можно настроить на 95°C)

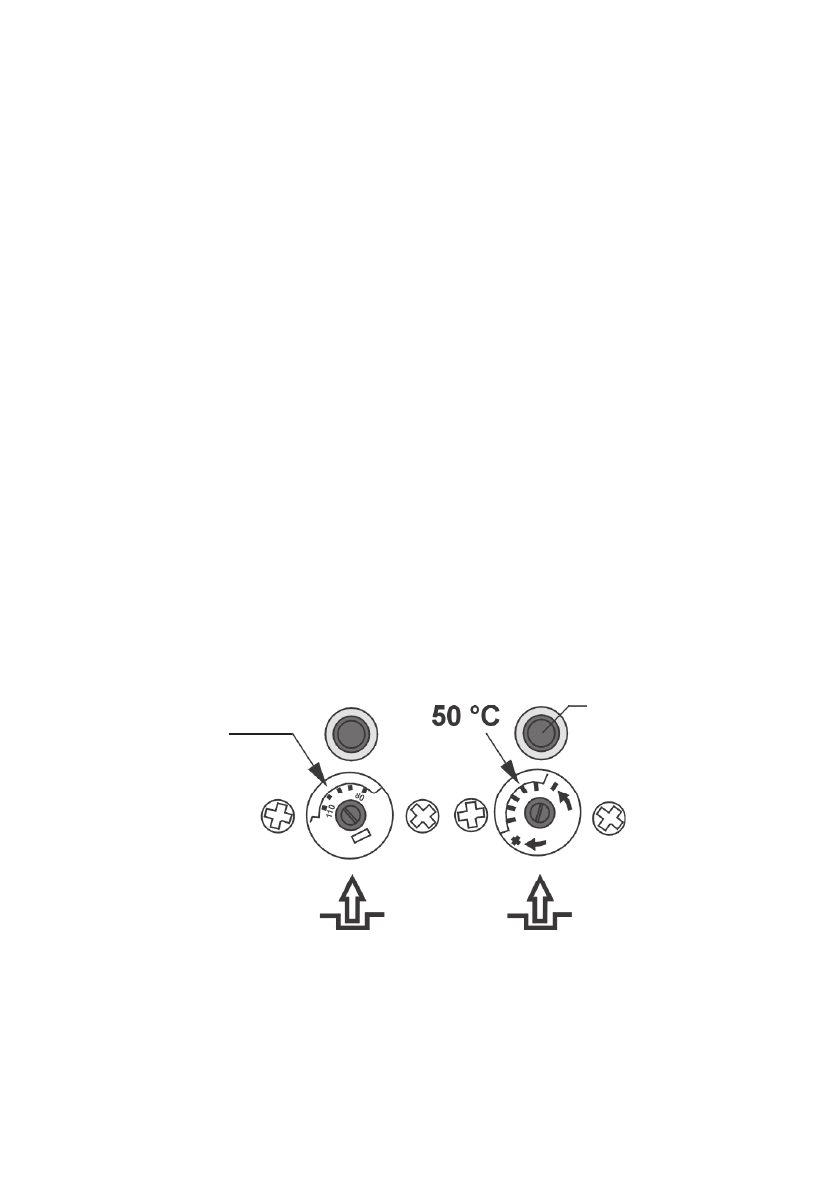

- термостат продуктов сгорания 50 °C . Настройка термостата изображена на рис.11.
- Рабочий регулятор отопления и термостат ГВС (если используется дополнительный
резервуар) настроим прибл.на 3/4 их диапазонов. Рабочий термостат отопления настраивается
в диапазоне 0 – 85 °C.
д)
Нажмем сетевой выключатель. В случае использования регулятора настроим
режим ЗИМА. Котел включится и нагревает ГВС. После ее нагрева переключается
Аварийный термостат
Т
ермостат
продуктов сгорания
Рис.11
Деблокирующая
кнопка
95°C
