14

Порядок монтажа

1. Установите корпус котла на негорючую

подкладку.

2.

Выход и вход из котла оснащены
фланцамы, на которые устанавливаются
трубопроводы

3. Трубопровод на входе и выходе должен

быть 2-дюймовый минималыно на
расстоянии 0,5м.

4.

В случае отопительной системы с
принудетельной циркуляцией,
рекомендуется максимально до 0,5м от
выхода отопительной воды из котла
подготовить внешный выход (рис. 9) с
внутренной резьбой  “ и в нее установить
датчик температуры отопительной воды
из клапана безопасности Caleffi 544 (рис.
6, позиция 4).

Примечание:

 Только  оригинальную

гильзу, которая является частью клапана
безопасности можно использовать.

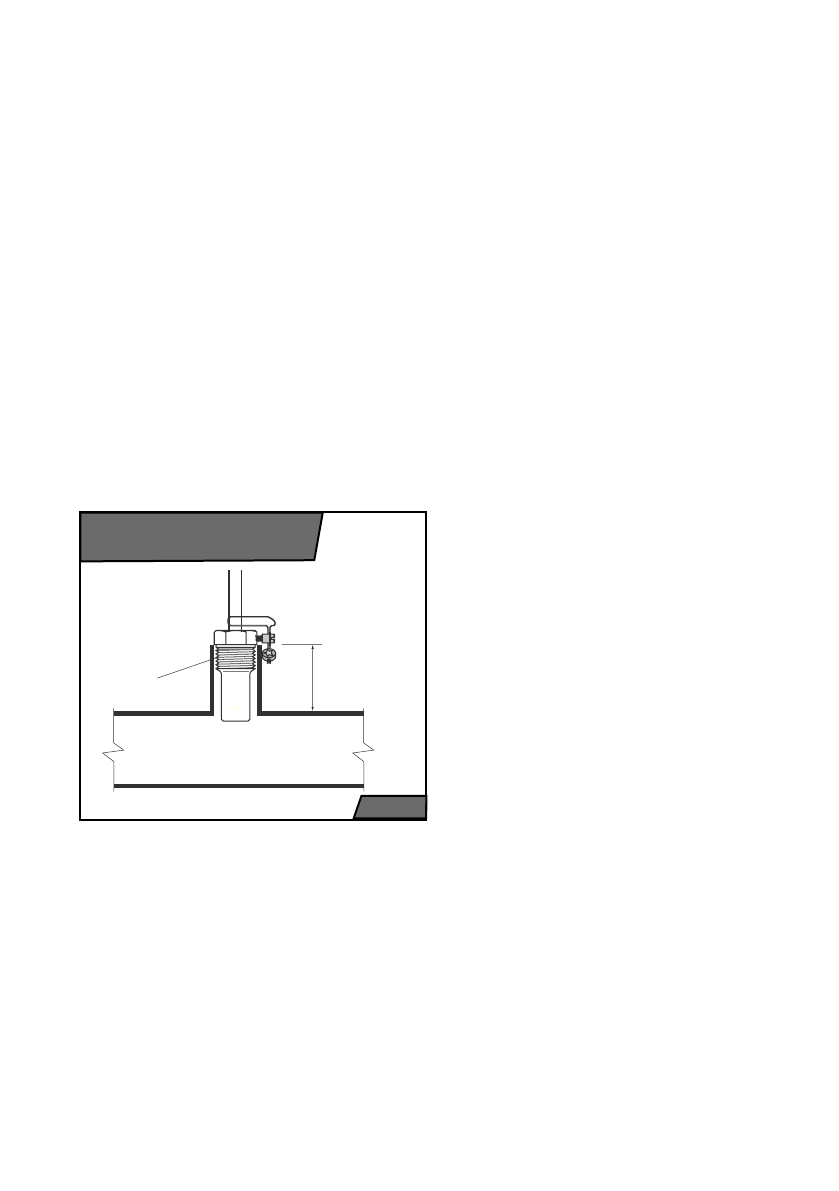

½"

max. 35 mm

рис.

 9

Установка датчика
клапана безопасности

5. За этим выходом подвестите дальнейший

отвод с диаметром минимально  “, который
подключите к входу отопительной воды в
клапан безопасности (вход в клапан
обозначен стрелкой направленой в корпус
клапана). На вход клапана безопасности
рекомендутся ставить фильтр (рис. 6,
позиция 2).

6. Воду выходящую из клапана безопасности

(выход из клапана обозначен буквой S),
отводте в мусор (рис. 6, позиция 5).

Примечание:

 Подключение воды

выходящей из клапана безопасности в

мусор необходимо  провести так, чтобы
была обеспечена защита жителей от
контакту с этой водой.

7.  На вход обратной воды в котел подвестите,

минимально 0,5м от котла, отвод с
диаметром “, который подключите к
выходу охлаждающей воды из клапана
безопасности (выход из клапана обозначен
стрелкой направленой из корпуса клапана)
(рис. 6).

8. На вход охлаждающей воды в клапан

безопасности (вход в клапан обозначен
буквой С) подключите подвод холодной
воды с диаметром минимально  “. На входе
холодной воды в клапан рекомендуется
ставить фильтр (рис. 6, позиция 2).

Примечание:

 Все соединительные

материалы использованы для установки
котла должны быть расчитаны для
температуры 110°C и давления минимально
4 бар.

9. В отверстие в верхней части передней

секции установите термомеханический
регулятор мощности.

10.

После подключения котла в систему
отопления навинтите на задную секцию
наливной и сливной кран (рис. 11, позиция
3).

Примечание:

 Между котлом и

расширительным баком запорной
арматуры быть не должно. Сливной кран
и предохранительный клапан необходимо
устанавливать в самой нижней точке
системы.

11. Насадите дымовую трубу на дымовую

насадку и вставьте её в отверстие
дымохода. Диаметр дымовой трубы
составляет 150 мм

Примечание:

 Перед подключением

дымохода, проверте соответсвует ли
дымоход с действующими нормативами.

Примечание:

 Для отвода продуктов

сгорания можно использовать только
сертифицированые дымоходные
компоненты.

Примечание:

Перед пуском котла навинтите

пластмасовые ручки нижних и верхних
дверц.
