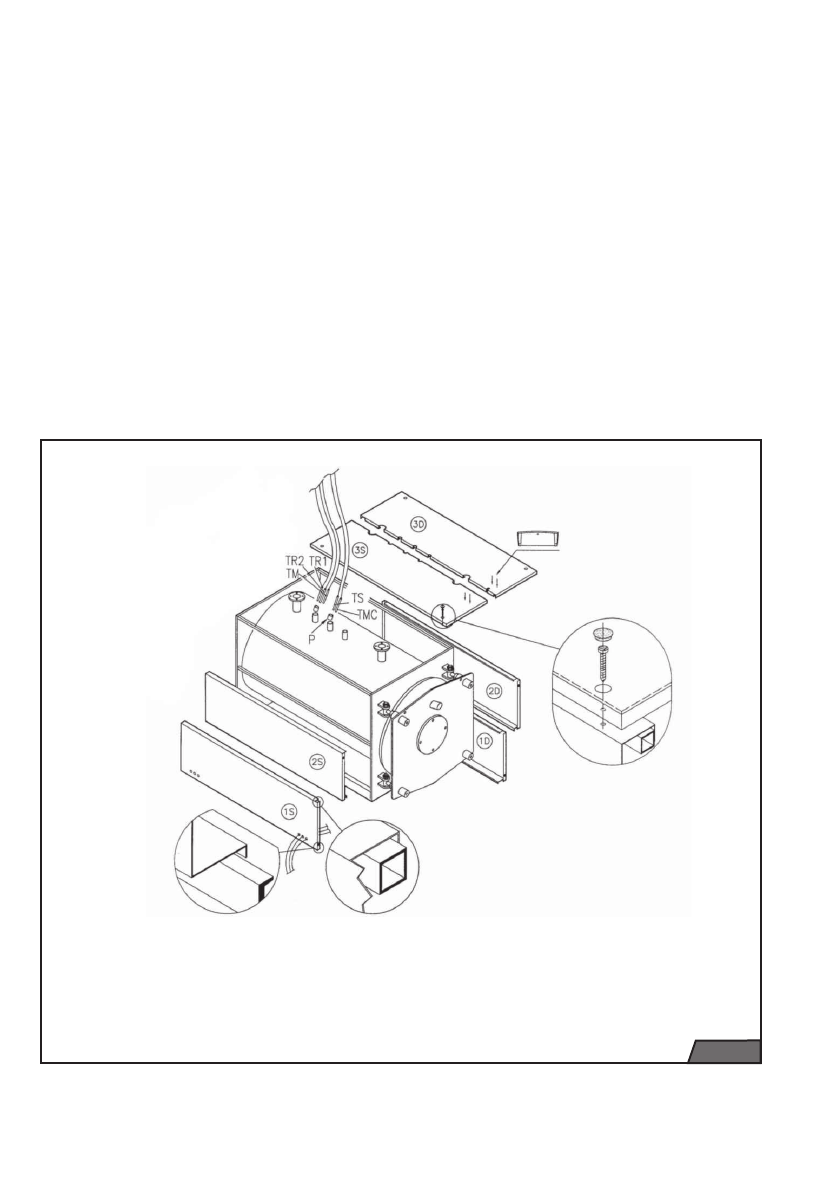

ОБШИВКА КОТЛА BISON NO 510÷1300
(Рис. 8)

a) Обернуть

стекловатой

корпус

котла,

оставив видимыми футляры для колб (P),
расположенные на правой стороне.

b)

В отверстия, находящиеся на нижней
части панелей (1S) и (1D), в зависимости
от предназначения отверстия дверцы,
пропустить соединительные провода
между горелкой и панелью управления.

c) Установить нижную панель (1S), закрепив

сгиб трубы с квадратным сечением,
выполнить ту же операцию с верхней

панелью (2S).

d) Установить верхную панель (3S) на котел;

зафиксировать панель управления на
панели (3S); размотать капилляры
термостатов и термометра и вставить
колбы в футляры (P).

e)

Установить панели (1D), (2D) и (3D)
убедиться, что капилляры вставлены в
соответствующие отверстия (3D). Прочно
зафиксировать панель управления.

f)  Зафиксировать верхние панели винтами и

закрыть проходные отверстия заглушками
(см.рис.).

рис. 7

P

Футляры для колб

TR1 -TR2

Регуляционные термостаты котла

TS

 Предохранительный

термостат

TM

Термостат запуска циркуляции

TMC

Термометр котла
