Руководство для технического специалиста

17

11

  ФУНКЦИОНАЛЬНАЯ СХЕМА И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА

11.1  Функциональная схема котла NEVALUX 72

××

Функциональная схема котла приведена на рисунке

6

.

1 -

прессостат воздушный;

2 -

вентилятор;

3 -

бак расширительный;

4 -

клапан отвода воздуха (автоматический);

5

-

насос;

6 -

датчик протока ГВС;

7 -

реле давления

теплоносителя в КО;

8 -

клапан предохранительный;

9 -

кран подпитки контура отопления;

10 -

камера герметичная;

11 -

теплообменник;

12 -

термореле (датчик перегрева);

13 -

электрод (розжиг

и ионизация);

14 -

блок горелочный (горелка);

15

-

клапан байпаса;

16 -

датчик температуры контура ГВС;

17 -

датчик температуры контура отопления;

18 -

регулятор газа;

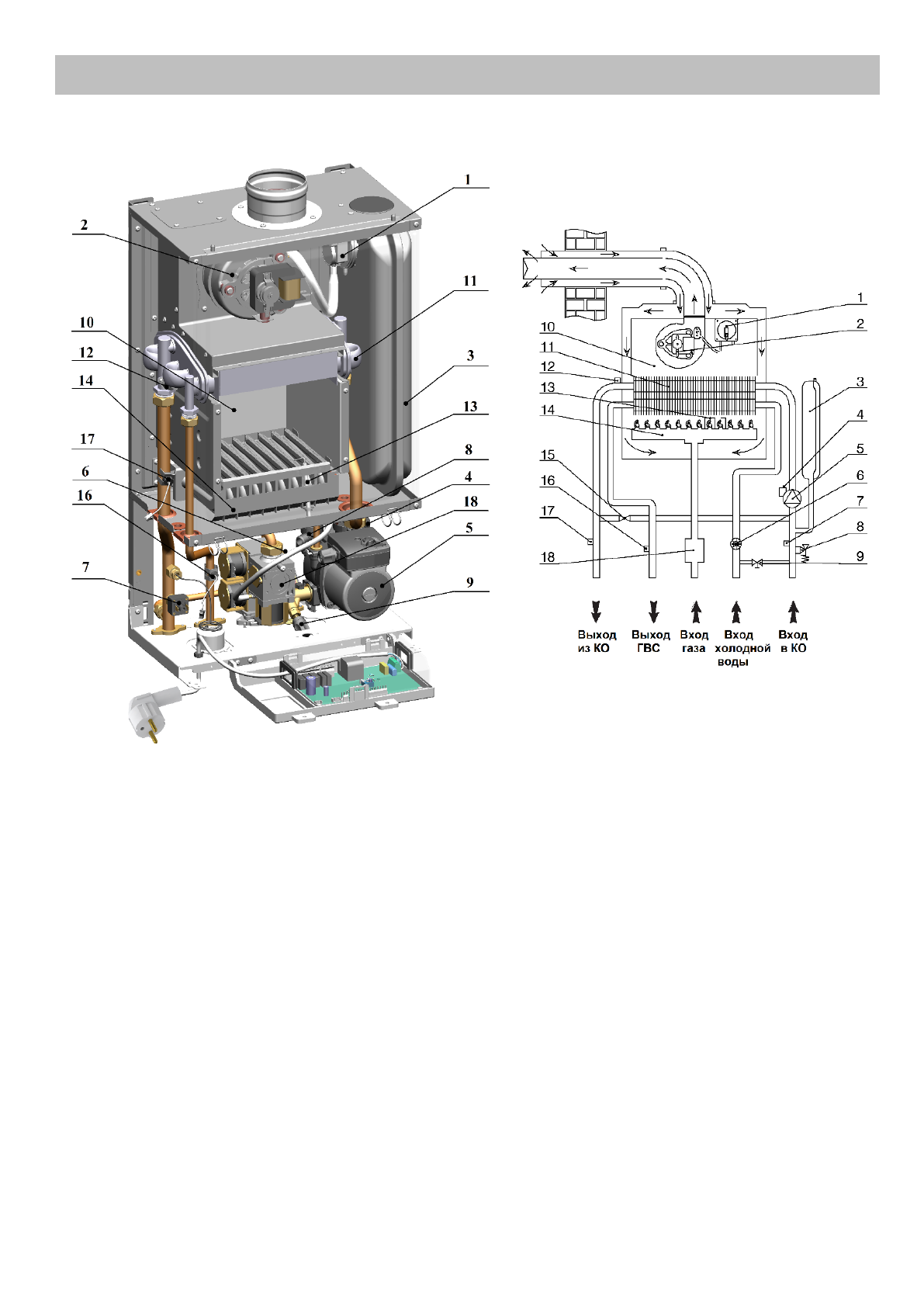

Рис.

6

Функциональная схема котла

 NEVALUX 7224
