55

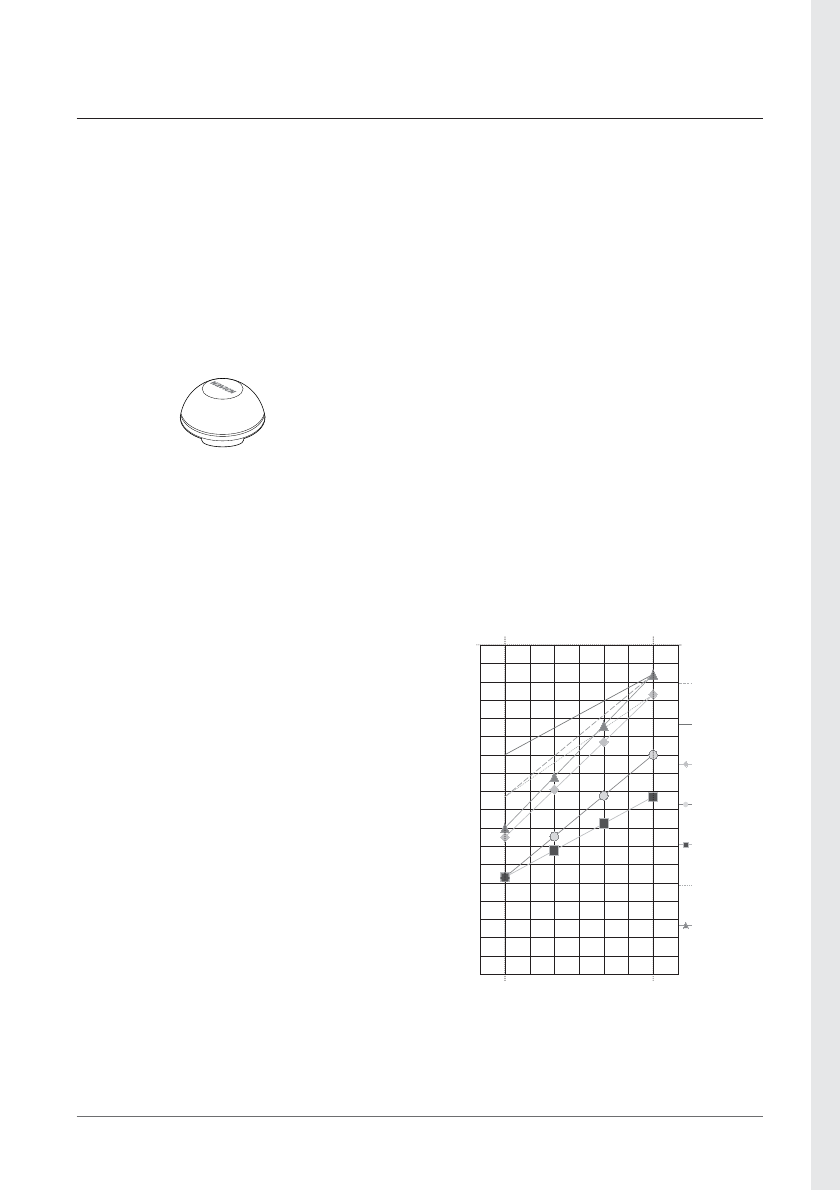

Датчик уличной температуры (опция)
Датчик уличной температуры Navien
Управление котлом с датчиком уличной
температуры (опция)
Установка датчика уличной температуры
Требования по установке датчика уличной
температуры.
1. Снимите крышку с датчика.
2. Закрепите датчик на стене, используя
крепежные элементы, которые поставляются в
комплекте с датчиком.
3. Подключите провода к датчику через
специальный
раструб.
4. Подключите провода к блоку управления котла.
5. Оденьте крышку обратно на датчик.
не устанавливайте датчик в местах, где есть сильные
перепады температуры вс ледс твии попадания
прямых солнечных лучей или где по иным причинам
показания температуры могут быть недостоверными.
самое оптимальное место для установки датчика
на северной или северо-восточной стороне дома,
под прикрытием карниза, куда не попадают прямые
солнечные лучи.
не устанавливайте датчик вблизи других источников
тепла (вентиляторов, дымоходов, вентиляционных
отверстий, ламп освещения), которые могут влиять на
показания датчика.
не устанавливайте датчик в местах с повышенной
в л а ж н о с т ь ю ( в о д о с т о к и , п р я м о е п о п а д а н и е
осадков и т.д.)
используйте провода для термостатов без разрывов
(за исключением соединительного штекера на жёлтом
проводе в месте подключения к оборудованию).
не ус танавливайте провод от датчика рядом с
источниками электромагнитных помех (например
элек тропроводк а). При необходимос ти лучше
использовать экранированный кабель.
при подсоединении проводов к датчику и перед тем,
как обратно установить крышку на датчик, убедитесь
что все провода подсоединены и изолированы.
датчик водостойкий
Режим погодозависимого управления используется
для повышения энергоэффективности и достижения
оптимальных условий для работы отопительного
оборудования. При погодозависимом управлении
температура в помещении и температура теплоносителя
и з м е н я е т с я а в т о м а т и ч е с к и в с о о т в е т с т в и и с
изменениями уличной температуры и установками в
блоке управления котла.
Вы можете настраивать работу погодозависимой
системы управления на панели управления котла в
установках соответствующего режима (см. п. Установка
параметров на стр. 19 этого руководства).
Погодозависимый режим управления требует установки
датчика температуры и мощности работы котла в
обычном режиме. Такое управление не работает при
настройках режимов MAX или MIN, а также в случаях
когда дисплей котла выдает сообщение об ошибке.
Этот график показывает установки котла в зависимости
от системы отопления, которые используются по
умолчанию.
ВНИМАНИЕ !
Трубные регистры
и конвекторы с
естественной
конвекцией
(по умолчанию)
Конвекторы с
принудительной
конвекцией
Чугунные радиаторы
Теплые полы под
бетонной стяжкой
Теплые полы с
деревянным
покрытием
Обычные радиаторы
(биметалл,алюминий)
Произвольно
90
85
80
75
70
65
60
55
50
45
40
35
30
25
20
15
10
5
0
20
10
0
-10
°C
Outdoor
High MIN
Absolute
MAX
Absolute
MIN
Outdoor
Low MIN
