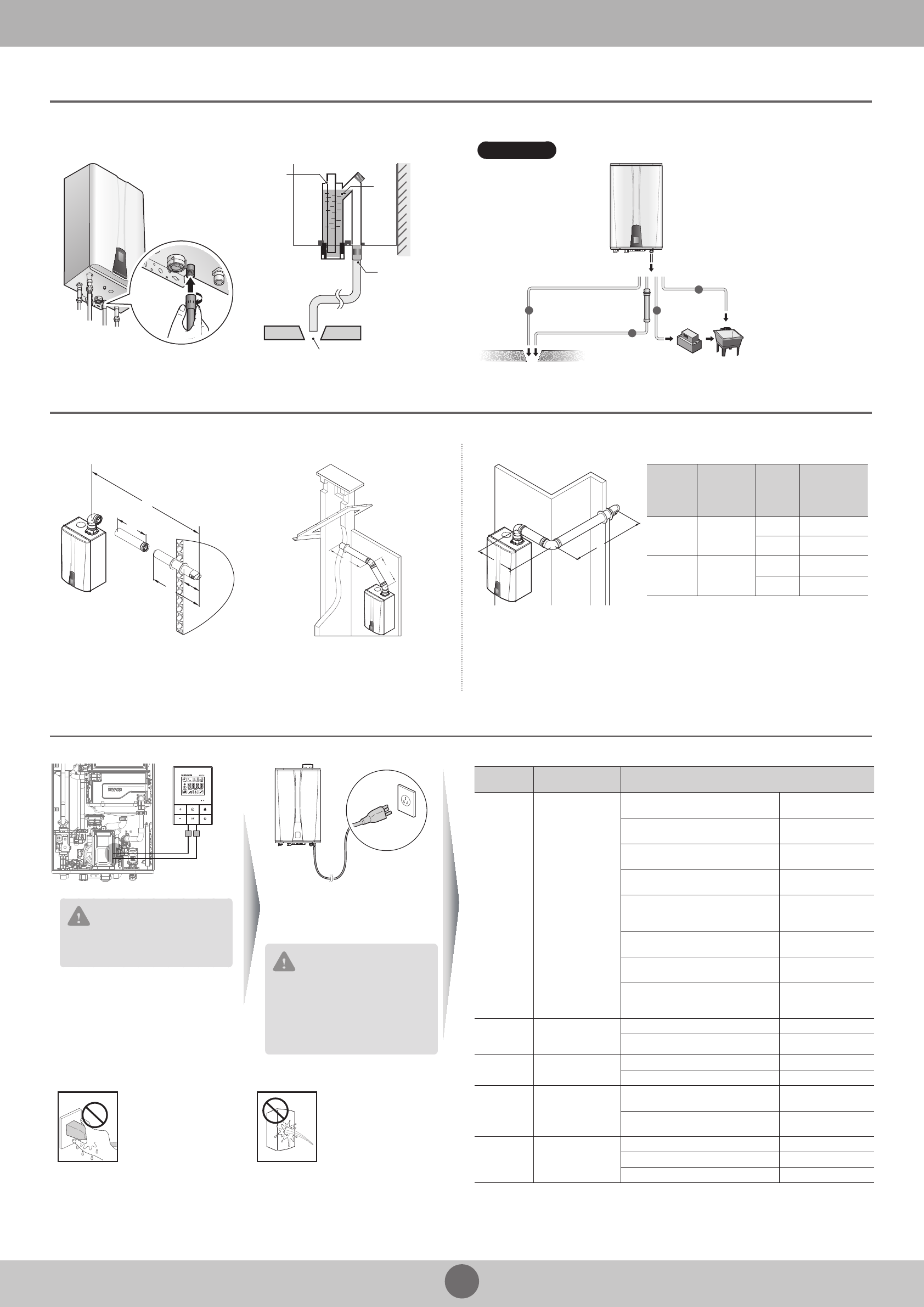

3
Соединение для откачки конденсата
>
Системы коаксиальных дымоходов
>
Электрические соединения
>
Трубку отвода конденсата следует подсоединить к выходному штуцеру конденсата
диаметром 13 мм, расположенному на нижней части прибора, после чего следует
заполнить уловитель конденсата, залив в него воду через выпускной патрубок.
Сифон
Вода
Выход
конденсата
Спускное отверстие в полу
Горизонтальное коаксиальное удаление (тип C13)
Стандартная система удаления
A
500 или 1000
8 5 1
140 мин
стена
B
A
Ø60/100 => макс. длина: A = 20 м
Ø80/125 => макс. длина A = 68 м
Ø60/100 => макс. длина: A + B –
(колено 1 x 45°) = 20 – 1,2 = 18,8 м
Ø80/125 => макс. длина: A + B –
(колено 1 x 45°) = 68 – 1,2 = 66,8 м
Специальная система вентиляции
B
A
Диаметр
трубы
(мм)
Мак-
симальная
длина (м)
Колено
Эквивалент-
ная длина
(м)
Ø60/100
20
45°
1,2
90°
2,4
Ø80/125
68
45°
1,2
90°
2,4
Ø60/100 => макс. длина: A + B – (колено 1 x 90°) = 20 – 2,4 = 17,6 м
Ø80/125 => макс длина: A + B – (колено 1 x 90°) = 68 – 2,4 = 65,6 м
Подключение пульта управления
Подключение питания
(Дополнительно)
ОСТОРОЖНО
Перед установки пульта управления
отклюите питание водонагревателя.
220 В перем. тока, 50 Гц
Мин. ток 2 А с соответствующим
заземлением
ОСТОРОЖНО
При слишком высоком или низком
напряжении переменного тока
возможна аномальная работа
прибора с нарушением режима
горения, что ведет к сокращению
срока службы данного изделия.
Меры безопасности
Запрещаестя прикасаться
к шнуру питания мокрыми
руками.
Запрещаестя подвергать
котел воздействию
чрезмерного коилчества
воды.
Подтверждение настроек панельных DIP-переключателей
Переклю
чатель
Функция
Настройка
1–3
Насос и
рециркуляция
Без рециркуляции
1 — выкл., 2 — выкл.,
3 — выкл.
Только внешний насос —
внешняя рециркуляция
1 — выкл., 2 — выкл.,
3 — вкл.
Только внутренний насос —
внутренняя рециркуляция
1 — вкл., 2 — выкл.,
3 — выкл.
Только внутренний насос —
внешняя рециркуляция
1 — выкл., 2 — вкл.,
3 — выкл.
Только внутренний насос —
предварительный нагрев с
микропроцессорным управлением*
1 — вкл., 2 — вкл.,
3 — выкл.
Внутренний и внешний насос —
внутренняя рециркуляция
1 — вкл., 2 — выкл.,
3 — вкл.
Внутренний и внешний насос —
внешняя рециркуляция
1 — выкл., 2 — вкл.,
3 — вкл.
Внутренний и внешний насос —
предварительный нагрев с
микропроцессорным управлением*
1 — вкл., 2 — вкл.,
3 — вкл.
4
Отображение
единицы измерения
температуры
Цельсий
4 — вкл.
Фаренгейт
4 — выкл.
5
Глубинный насос
Использовать глубинный насос
5 — вкл.
Не использовать глубинный насос
5 — выкл.
6
Бак хранения ГВС /
система
использования
солнечной энергии
Использовать бак хранения /
систему солнечной энергии
6 — вкл.
Не использовать бак хранения /
систему солнечной энергии
6 — выкл.
7 и 8
оповещение о
наличии налета
Оповещение через 6 месяцев
7 — вкл., 8 — выкл.
Оповещение через 12 месяцев
7 — выкл., 8 — вкл.
Оповещение через 24 месяца
7 — вкл., 8 — вкл.
Конец пластиковой трубы 13 мм (резьба NPT) должен выходить в раковину для
стирки или в спускное отверстие в полу.
Примечание
Не погружать конец трубы в воду.
a
b
c
d
Напрямую в
канализационную систему
В канализацию через
нейтрализатор
Канализационная
система
В раковину для стирки
В раковину для стирки с помощью насоса
для отвода конденсата
