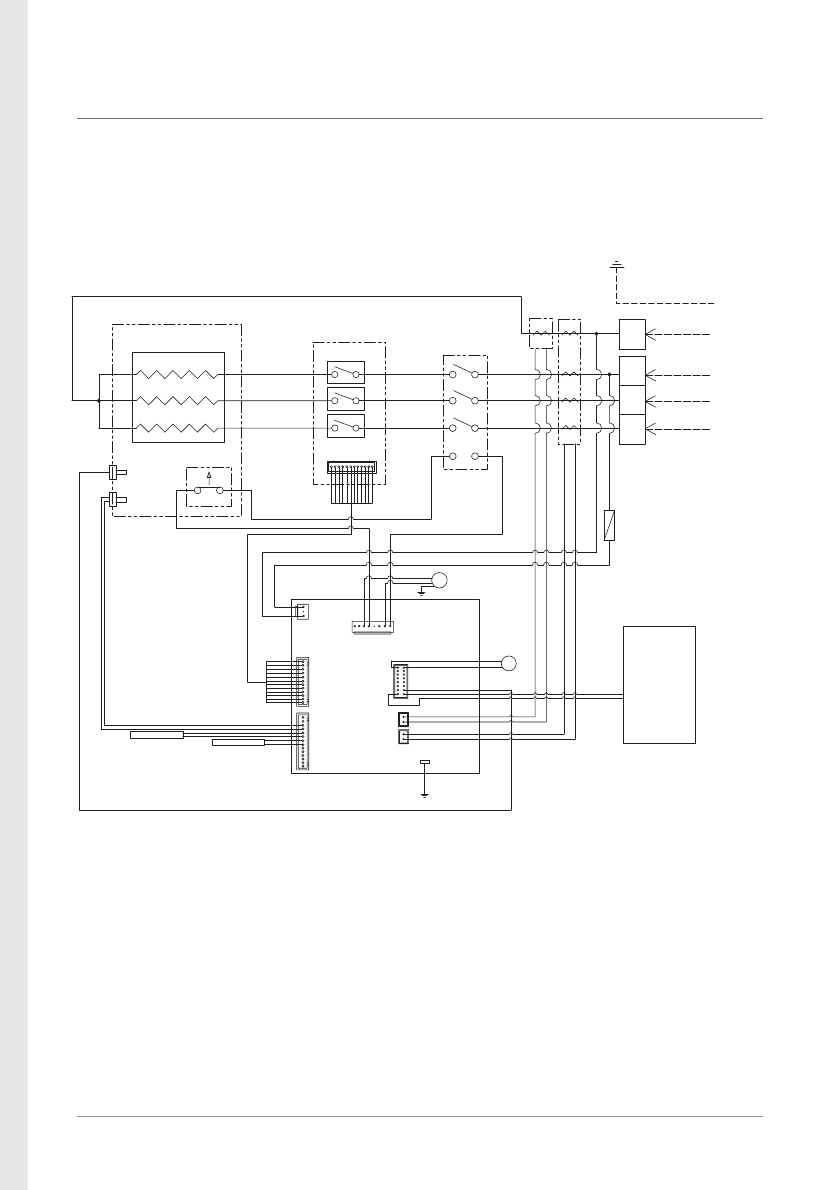

Электрическая схема
EQB-06/08HW
CT
CT
S
T
N
Панель реле
Корпус
Электрический
замыкатель
R
Клеммная
колодка
ЗЕМЛЯ
Трансформатор
тока для
обнаружения
утечек
Трансформатор
тока для
обнаружения
неисправности
нагревателя
P
PS
Панель
управления
предохранитель
380В
3A
Нагреватель
EBC101
C
ONU1
C
ONK1
C
ONC2
1
CONS1
C
ONC1
CONU3
C
ONP1
ЗЕМЛЯ
C
ONT1
ЗЕМЛЯ
Циркуляционный
насос
Датчик
давления
Датчик низкого
уровня воды
Датчик защиты от
перегрева
Датчик
температуры
внутри
корпуса котла
Датчик температуры
воды на входе
Датчик температуры
резервуара для ГВС
3-фазный 380В 50Гц
