3.  При подключении силового кабеля используйте сечение, соответствующее

электроемкости котла, а также обязательно установите

отдельный автоматический выключатель (для электропроводки).

4.  Надежно фиксируйте проводку специальными болтами или винтами для

 электропроводки.

Ненадежная фиксация проводов в автоматическом выключателе может

привести к перегреву, а также к пожару с имущественным ущербом или

 человеческими

жертвами.

5.  Для соединения проводов используйте специальный инструмент для

зачистки и обжима.

Недостаточно надежное соединение проводов может привести к перегреву,

а также к пожару с имущественным ущербом или человеческими жертвами.

6.  Способ соединения проводов

Используйте кабель соответствующего сечения (см. таблицу).

Снимите с кабеля часть оплетки на конце.

Наденьте на кабель изолирующую муфту.

Вставьте обжимной наконечник с кольцом и зажмите при помощи

 инструмента.

Сечение кабеля питания и емкость автоматического выключателя

ý

Это стандарт для многожильного кабеля, который проложен в металлорукав или гофру ПВХ.

      Для других электромонтажных работ руководствуйтесь IEC 60364-5-52

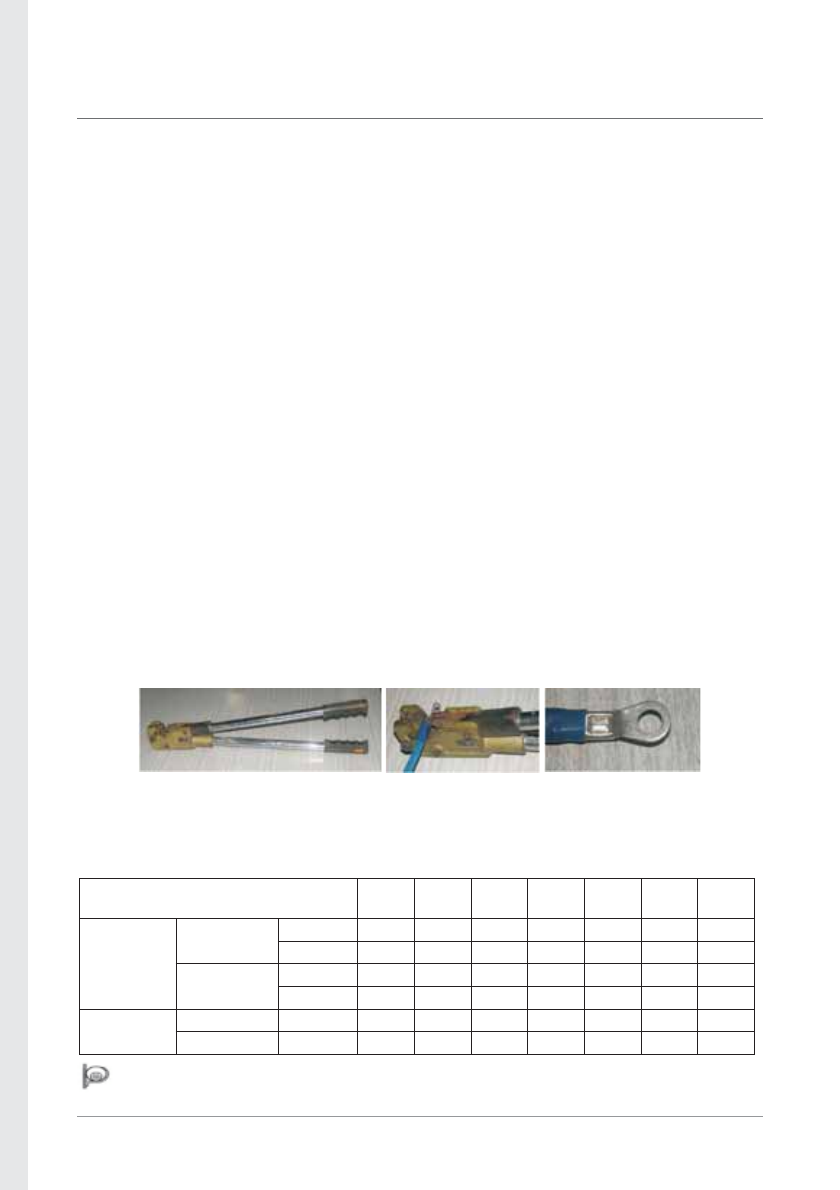

Инструмент для обжима

Фото процесса обжима

Фото после обжима

Тип

EQB-

06HW

EQB-

08HW

EQB-

12HW

EQB-

15HW

EQB-

18HW

EQB-

21HW

EQB-

24HW

Сечение

кабеля

3фазный 380B

PVC

2.5 SQ

2.5 SQ

4 SQ

6 SQ

10 SQ

10 SQ

10 SQ

XLPE, EPR

1.5 SQ

2.5 SQ

2.5 SQ

4 SQ

4 SQ

6 SQ

10 SQ

Однофазный

230B

PVC

10 SQ

10 SQ

25 SQ

-

-

-

-

XLPE, EPR

6 SQ

10 SQ

16 SQ

-

-

-

-

Емкость

выключателя

3фазный

15A

20A

30A

30A

40A

50A

50A

Однофазный

40A

50A

75A

-

-

-

-
