37

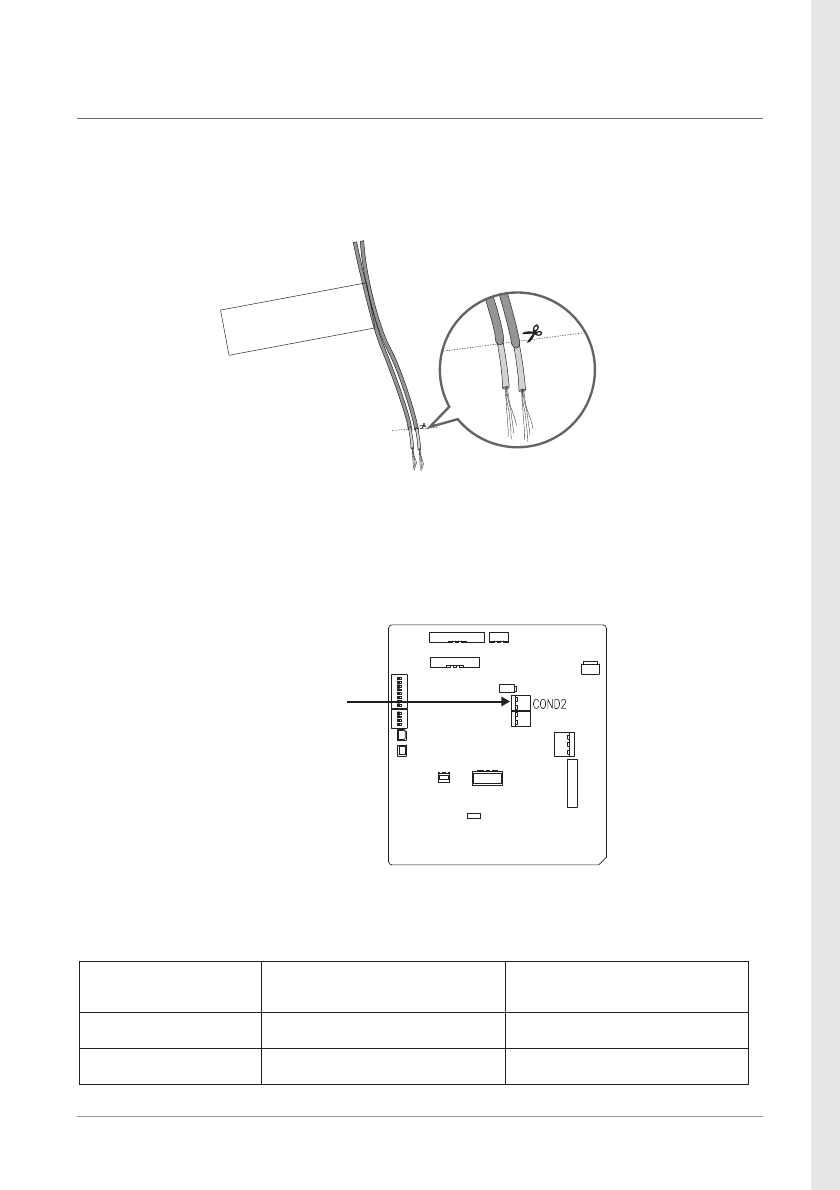

Способ установки термистора/ аквастата (Aquastat)
2. При установке аквастата необходимо соеденить контакт аквастата к
терминальному блоку контроллера COND2. Путем установки
Dip-переключателя 2-4 возможна настройка работы аквастата через
контакт А и термистра через контакт В.
Далее следует в зависимости от используемого датчика температуры во внешнем
резервуаре для ГВС изменить установки DIP-переключателя.
При использовании аквастата
(Aquastat)
При использовании
термистора
DIP SW 2-2
ВКЛ
ВЫКЛ
DIP SW 2-4
Контакт A
Контакт B
EXTERNAL T
ANK
THERMIST
OR
контакт аквастата
(Aquastat)
CONP1
CONK1
CONU3
CONU1
SWB1
CONC1
SWB2
CONR1
CONC2
CONS1
COND1
CONT1
CONK2
CONS2
CONI1
1. При использовании термистора, Вам потребуется отрезать концы обоих
сторон кабеля, на которых указанно «EXTERNAL TANK THERMISTOR»
и подсоединить их с термистором.
