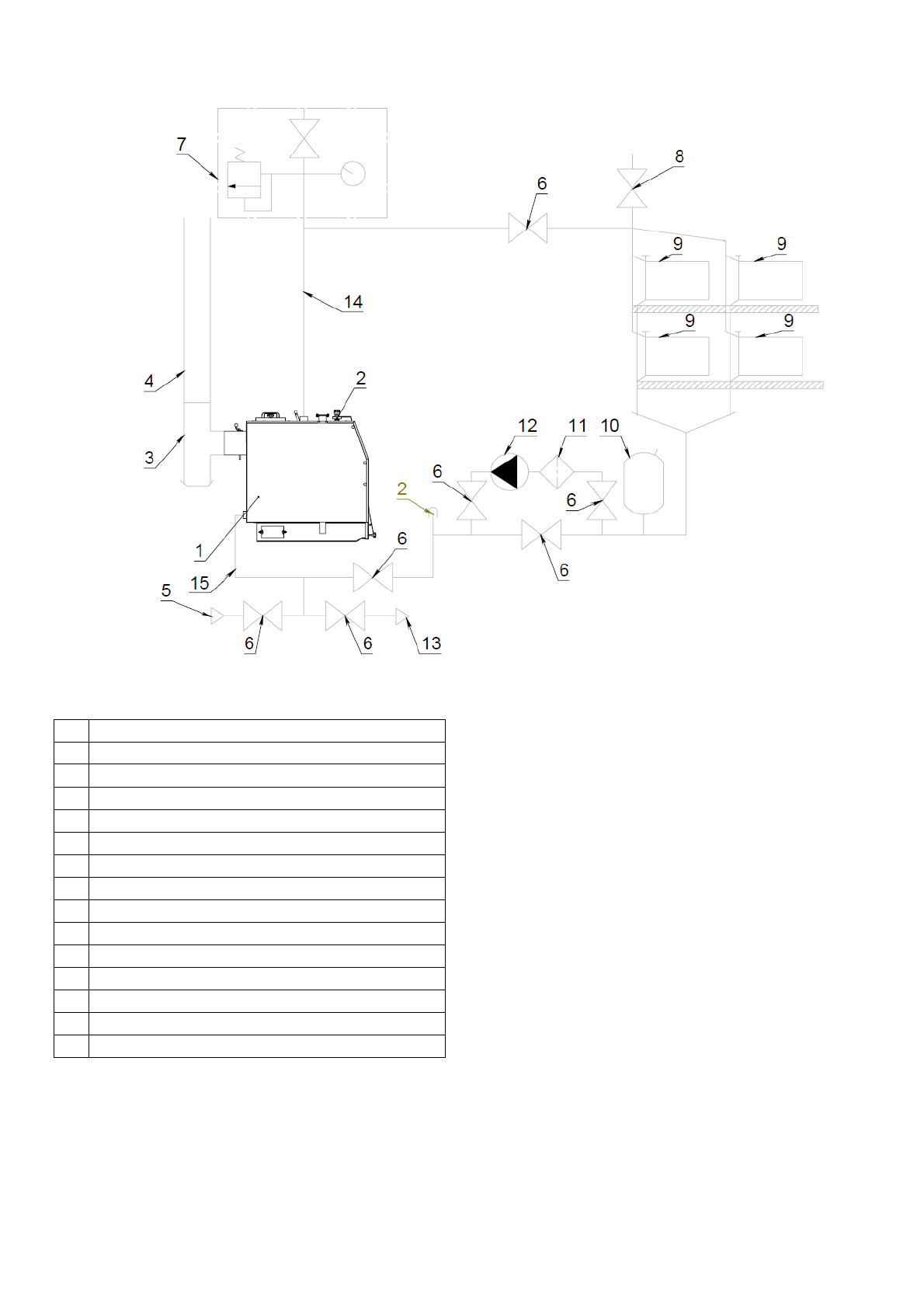

Рис
. 7.
Схема
подключения
котла
к
закрытой
системе
отопления
1
Котел
2
Термометр
3
Тройник
дымохода
с
разъемной
крышкой
4
Дымоход
котельной
5
Подача
холодной
воды
в
систему
6
Кран
7
Группа
безопасности
8
Кран
воздушный
9
Отопительные
приборы
10
Расширительный
бак
11
Водяной
фильтр
12
Насос
циркуляционный
13
Дренаж
14
Подача
воды
15
Обратка
воды
К
котлу
(
поз
.1)
с
термометром
(
поз
.2)
подключается
и
герметизируется
тройник
с
разъемной
крышкой
(
поз
.3)
для
возможной
чистки
дымохода
.
Далее
тройник
соединяется
с
дымоходом
котельной
(
поз
.4)
и
также
герметизируется
.
От
системы
подачи
холодной
воды
(
поз
.5)
система
заполняется
водой
до
номинального
давления
работы
системы
.
Через
трубу
подачи
(
поз
.14)
теплоноситель
проходит
через
отопительные
приборы
(
поз
.9).
После
чего
проходит
через
фильтрацию
(
поз
.11)
и
попадает
в
циркуляционный
насос
(
поз
.12).
Далее
через
трубу
«
обратки
» (
поз
.15)
остывший
теплоноситель
попадает
обратно
в
котел
(
поз
.1).
Данная
система
оснащена
«
группой
безопасности
» (
поз
.7),
включающей
манометр
,
автоматический
воздухоотводчик
и
предельный
клапан
давления
,
при
резком
увеличении
давления
произойдёт
сброс
излишков
воды
или
воздуха
.
Расширительный
бак
10
также
обезопасит
систему
,
взяв
на
себя
небольшое
увеличение
объема
воды
или
давления
в
системе
.
Термометр
,
установленный
возле
патрубка
«
обратки
»,
предназначен
для
измерения
температуры
возвращающегося
в
котел
теплоносителя
.
Дренаж
(
поз
.13)
предназначен
для
слива
воды
из
системы
.
