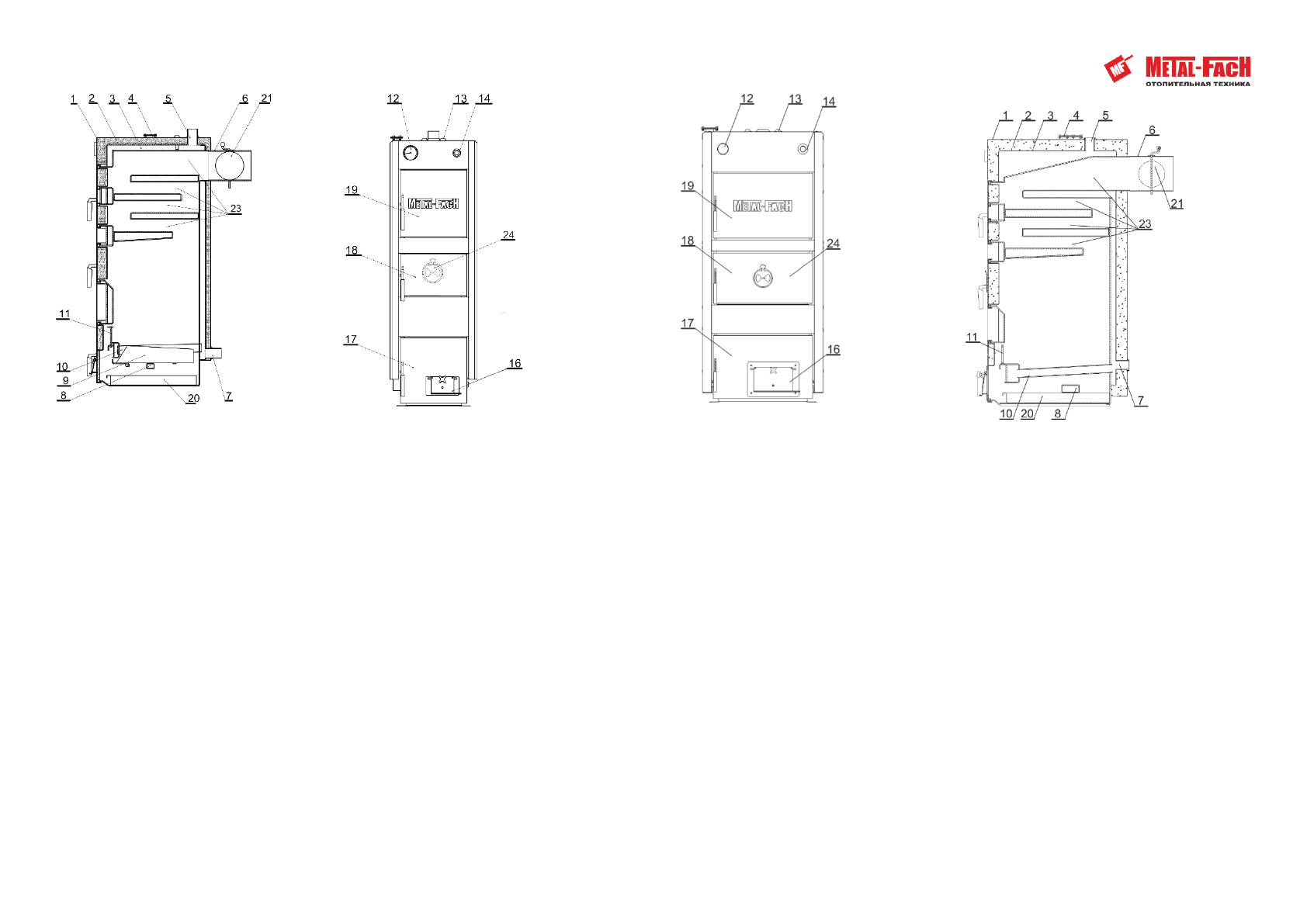

Рисунок 8.1 Основные компоненты котлов SE 60

Описание рисунка:

1. Корпус котла

2. Теплоизоляция

3. Тело котла

4. Коннектор для

вентилятора на

моделях до 90 кВт

5. Патрубок подачи

6. Дымоход

7. Патрубок обратной

подачи

8. Окно принудительной

подачи воздуха в топку

9. -

10. Водонаполненная

колосниковая решётка

11. Передняя топочная

дверца

12. Термометр

13. Гнезда датчиков температуры

14. Патрубок регулятор тяги

16. Заслонка подачи воздуха

17. Дверца доступа к топке и

зольному ящику

18. Дверь задней заслонки

19. Дверца для закладки топлива и

чистки теплообменника

20. Зольный ящик

21. Шибер

22. -

23. Конвекционные каналы

24. Заслонка для вторичной

подачи воздуха

Рисунок 8.2 Основные компоненты котлов SE 75

1.

Корпус котла

2.

Теплоизоляция

3.

Тело котла

4.

Монтаж вентилятора

5.

Подключение питания

6.

Дымоход

7.

Патрубок обратной тяги

8.

Окно принудительной

подачи воздуха в топку

9.

-

10.

Водонаполненная

колосниковая решётка

11.

Передняя топочная дверца

12.

Термометр

13.

Гнезда датчиков

температуры

14.

Патрубок регулятор тяги

15.

–

16.

Заслонка подачи воздуха

17.

Дверца доступа к топке и

зольному ящику

18.

Дверь задней заслонки

19.

Дверца для закладки

топлива и чистки

теплообменника

20.

Зольный ящик

21.

Шибер

22.

–

23.

Конвекционные каналы
