Prime-V v2.6

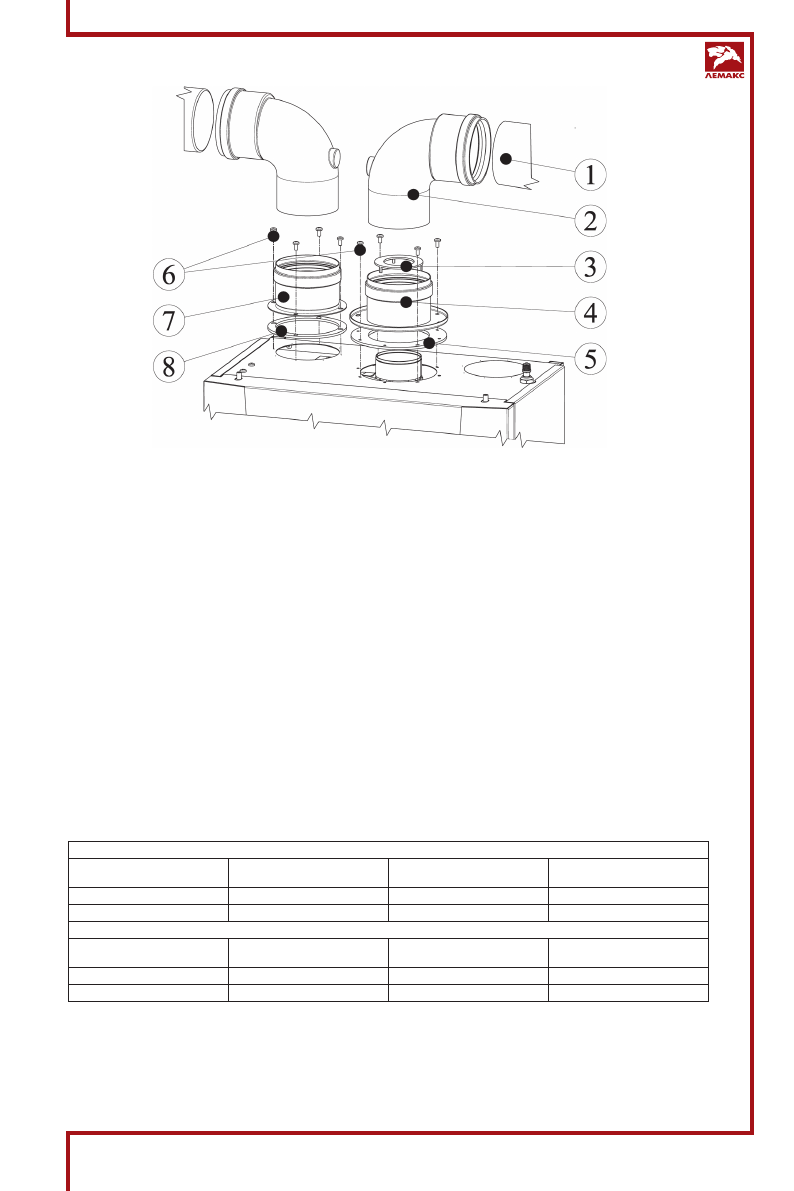

Рис. 7. Пример схемы подключения раздельного дымохода
и диафрагмы на котел
1 – дымоход 80мм;
2 – отвод дымохода 80мм;
3 – диафрагма соответствующего диаметра
(комплект поставки котла);
4 – адаптер д ля канала отвода продуктов сгорания;
5 – уплотнительная прок ладка;
6 – крепежные винты;
7 – адаптер канала подачи возду ха д ля горения;
8 – уплотнительная прок ладка.
Котел предназначен для работы с коаксиальным 60 мм/100 мм или раздель-
ным дымоходами 80 мм для обеспечения раздельного подвода воздуха для
горения и отвода продуктов сгорания. Эта конструкция позволяет не исполь-
зовать воздух из помещения. На рисунках 6 и 7 изображен монтаж типового
комплекта коаксиального дымохода и монтаж типового комплекта раздельного
дымохода с адаптерами, соответственно.
Требуемые диаметры диафрагм для различных длин дымохода представлены
в таблице 2.
Таблица 2.
Для коаксиального дымохода
Длинна дымохода, м
Диаметр диафрагмы, мм
(Prime V10-18)
Диаметр диафрагмы, мм
(Prime V20-24)
Диаметр диафрагмы, мм
(Prime V26-32)
0,75-1,5
35
39
45
1,5-4,5
39
43
Нет
Для раздельного дымохода
Длинна дымохода, м
Диаметр диафрагмы, мм
(Prime V10-18)
Диаметр диафрагмы, мм
(Prime V20-24)
Диаметр диафрагмы, мм
(Prime V26-32)
1,5-12
35
39
45
12-20
39
43
Нет
В таблице 3 указано снижение длины дымохода при применении различных от-
водов. Первый присоединительный отвод с фланцем не учитывается в расчете
максимальной длины дымохода.
