6

Prime-V HO V1.4

3.  ТЕХНИЧЕСКОЕ ОПИСАНИЕ

3.1.  Конструкция котла

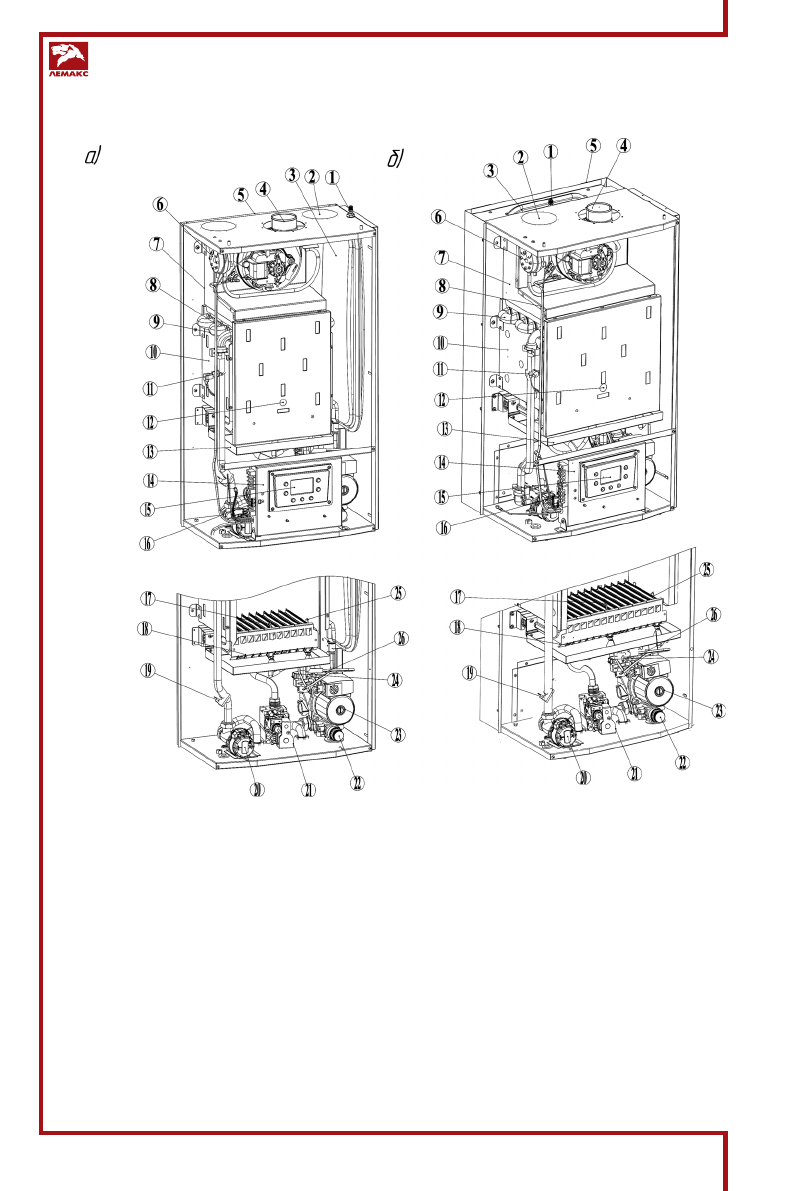

Рис.1. Конструкция котла:

а) Prime-V20НО, Prime-V24HO; б) Prime-V26НО, Prime-V28НО, Prime-V32HO

1 –  штуцер к лапана давления возду ха в

расширительном баке;

2 –  место подсоединения приточного канала

системы раздельного дымоудаления 80мм,
правое;

3 –  бак расширительный;
4 –  вентилятор дымоудаления;
5 –  кронштейн монтажный;
6 –  реле давления возду ха;
7 –  корпус камеры думоудаления;
8 –  электрический кабель;
9 –  основной медный теплообменник;
10 – корпус камеры сгорания;
11 –  термостат перегрева воды в КО;
12 –  окно визуального контроля пламени;
13 – под дон;

14 – блок управления в корпусе;
15 – дисплей панели управления;
16 – колодки к леммные д ля подк лючения

комнатного термостата, ОТ устройсва, датчика
уличной температуры, БКН;

17 –  электрод розжига;
18 – газовая горелка;
19 – NTC Датчик температуры подачи теплоносителя

в КО;

20 – привод трёх ходового к лапана;
21 – автоматика безопасности;
22 – к лапан аварийного сброса теплоносителя;
23 – цирк уляционный насос;
24 – датчик давления теплоносителя в КО;
25 – электрод контроля наличия пламени;
26 – автоматический возду хоотводящий к лапан.
