Prime-V v2.6

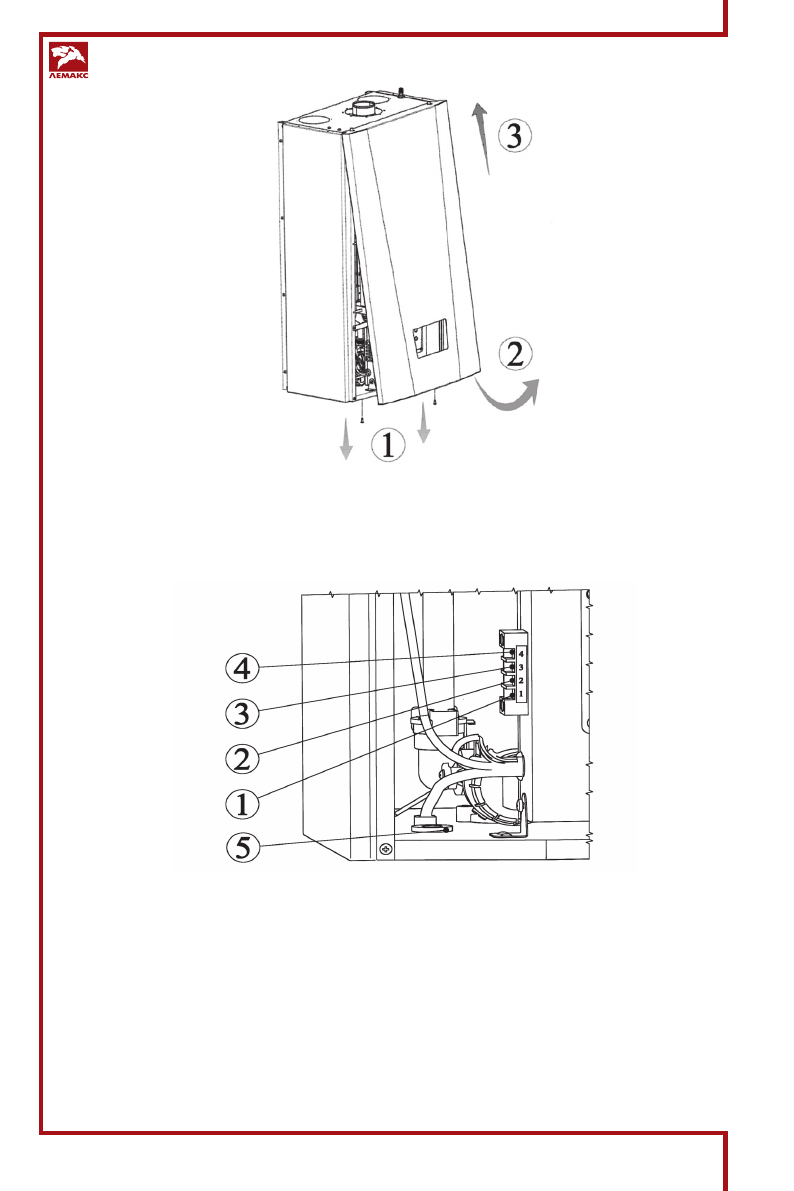

Рис. 10. Снятие лицевой крышки
Рис. 11. Подключение дополнительных устройств
1 – откру тить два винта в нижней части котла,
которые фиксируют лицевую крышк у;
2 – слегка потяну ть нижнюю часть лицевой крышки
на себя;
3 – приподнять её, при этом придерживая за
верхний край.
8.3. Подсоединение ОТ устройства
– удалите перемычку меж ду клеммами 1 и 2 (рисунок 11);
– проденьте двухпроводной кабель, идущий от выносной панели, через про-
ходную муфту 5 в корпусе и подключите его к клеммам 1 и 2 (рисунок 12);
– подключение к выносной панели производить согласно инструкции к вынос-
ной панели.
Рекомендуется использовать кабель 2х0,75 диаметром до 8 мм с максималь-
ной длиной до 25 м.
