7.4.  Для включения основной горелки повернуть ручку настройки температуры в положе-

ние  1.  Максимальная  температура  80  °С  теплоносителя  соответствует  цифре  7  (при
соблюдении условий, указанных в п. 8.4).

7.5.  Для  отключения  основной  горелки  повернуть  ручку  настройки  температуры  в  пози-

цию «выключено» (

). При этом будет гореть факел пилотной горелки.

7.6.  Для полного отключения подачи газа нажать кнопку «Полное отключение» (

 ).

7.7.  Регулировка температуры теплоносителя производится вращением рукоятки настройки

температуры, при достижении заданной температуры термостат автоматически умень-
шает подачу газа, при понижении температуры термостат возобновляет подачу газа.

Пьезорозжиг

Полное выключение

Позиция розжига

Регулировка
давления газа

(производится только
специалистами)

Пьезорозжиг

Штуцеры для измерения
давления газа

Полное отключение

Кнопка подачи газа

Ручка
регулировки
температуры

Положение ручки
во время розжига котла

Регулировка
малого пламени

(производится только
специалистами)

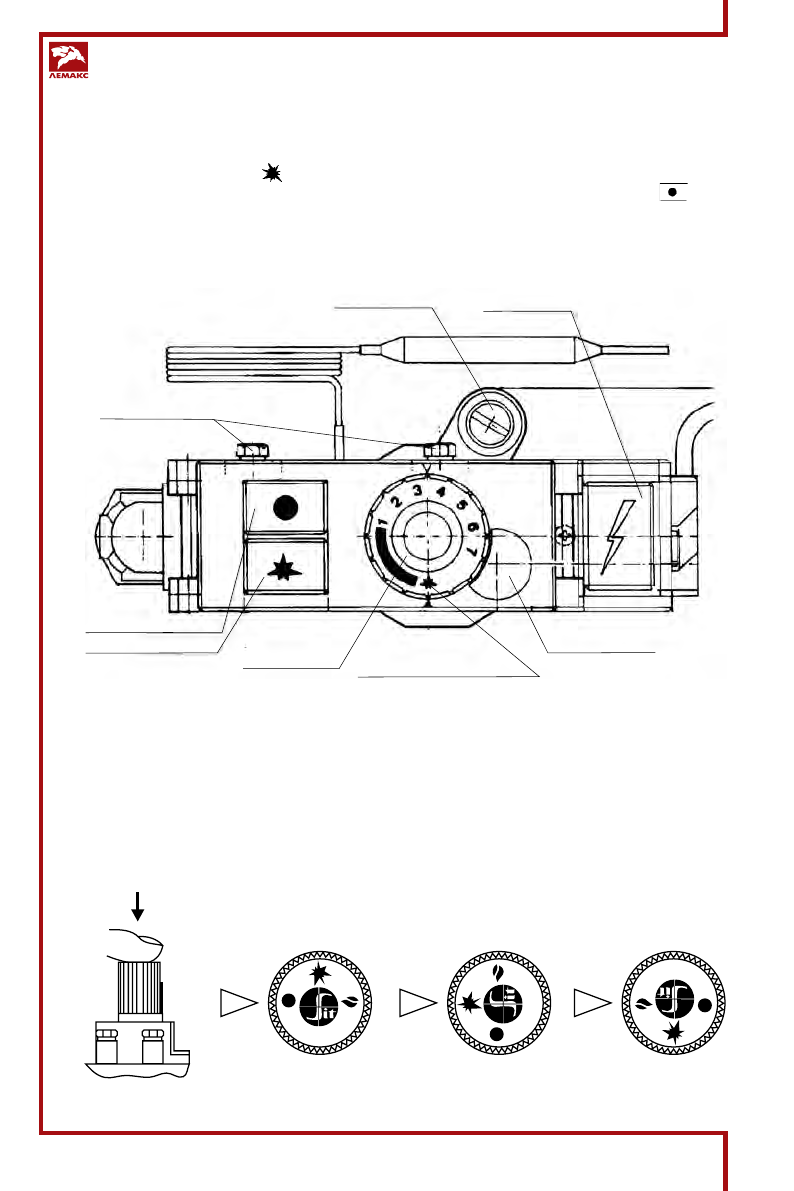

Рис. 7.

для  котлов  мощностью  от  35  до  40  квт  с  газогорелочным  устройством  на  основе
итальянской автоматики «820 Nova» и инжекционной горелки Polidoro (см. рис. 12)
вНимаНие!
Убедитесь что ручка управления находится в позиции «выключено»
порядок розжига ГГУ оснащенного автоматикой SIT 820 NOVA.
7.1.  Установка ручки управления в требуемое положение производится путем легкого нажатия

и поворота в нужное положение (рис. 8).

7.2.  В исходном (выключенном) положении ручка управления находится в положении «точка»

     Рис. 8

Рис. 9

Рис. 10

Рис. 11
