УСТРОЙСТВО АППАРАТА ОТОПИТЕЛЬНОГО

5.1. Аппарат отопительный представляет собой сварную конструкцию, образующую по

всему периметру водяную рубашку. В нижней части аппарата отопительного, в про-
ёме  топочной  камеры,  установлено  газогорелочное  устройство  с  органами  управ-
ления. В верхней части аппарата отопительного находится газоотводящий патрубок
для  удаления  продуктов  сгорания  из  топки.  На  задней  поверхности  (для  моделей
Premier-55 и Premier-80) или боковых поверхностях (для модели Premier-100) аппара-
та отопительного расположены резьбовые патрубки, предназначенные для подк лю-
чения к системе отопления и газоснабжения. Регулирование и под держание задан-
ной температуры обеспечивается терморегулятором (одним для модели Premier-55
или  двумя  для  моделей  Premier-80,  Premier-100),  модулирующим  пламя  основной
горелки, снабженными ручкой с делениями, которая установлена на передней пане-
ли аппарата отопительного (см. рис. 1; 1.1; 1.2).

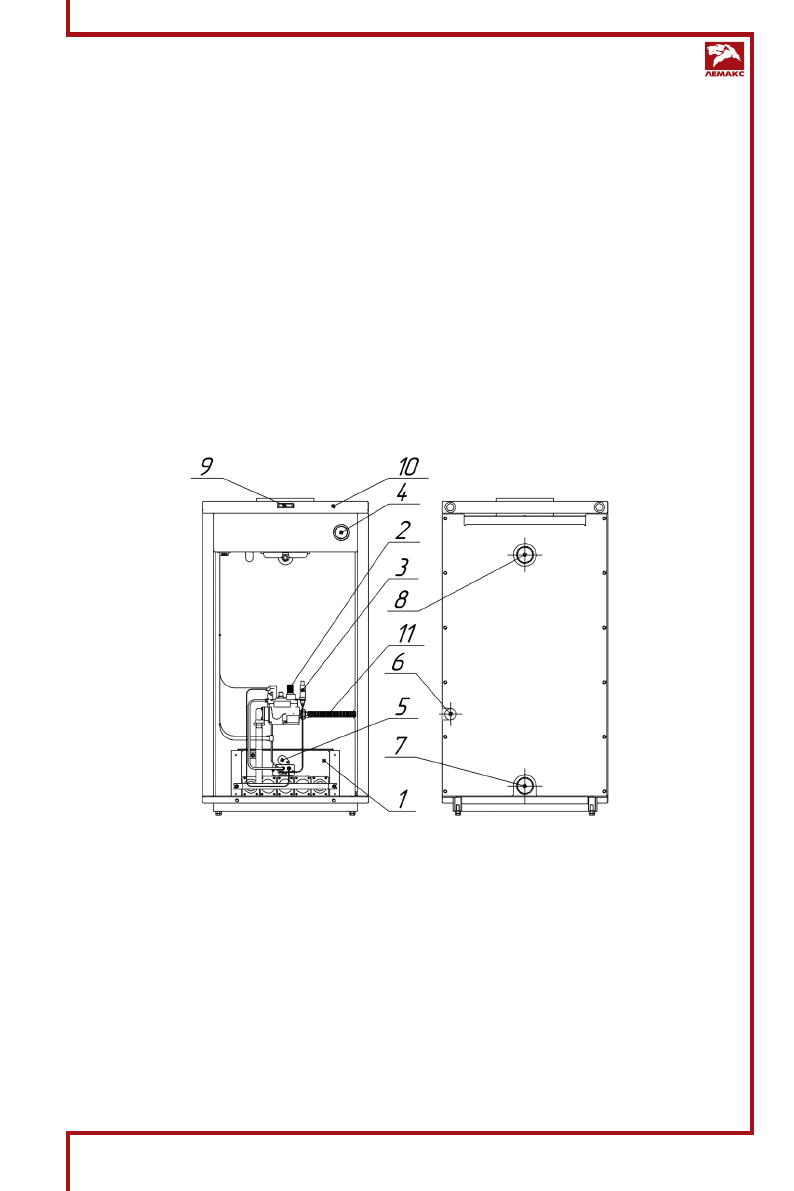

1.  Газогорелочное устройство.
2.  Ручка управления.
3.  Пьезовоспламенитель.
4.  Регулятор температуры.
5.  Смотровое окно.
6.  Штуцер для подключения газа.

7.  Вход отопительной воды.
8.  Выход отопительной воды.
9.  Указатель температуры.
10.  Съёмная верхняя крышка.
11.  Гибкая подводка для газа из нержаве-

ющей стали.

Рис. 1.

Аппарат отопительный газовый бытовой «Premier-55» с автоматикой 820 Nova
