8
Премьер В. 2.04
5.
УСТРОЙСТВО АППАРАТА ОТОПИТЕЛЬНОГО
5.1. Аппарат отопительный представляет собой сварную конструкцию, образующую по
всему периметру водяную рубашку, в которую помещен контур горячего водоснаб-
жения, изготовленный из медной трубки (для аппаратов отопительных, оснащённых
контуром ГВС). В нижней части аппарата отопительного, в проеме топочной камеры,
установлено газогорелочное устройство с органами управления.
В верхней части аппарата отопительного находится газоотводящий патрубок для уда-
ления продуктов сгорания из топки.
На задней поверхности аппарата отопительного расположены резьбовые патрубки,
предназначенные для подключения к системе отопления и горячего водоснабжения.
Регулирование и поддерживание заданной температуры обеспечивается терморегу-
лятором, модулирующим пламя основной горелки, снабженным ручкой с делениями,
которая установлена на передней панели аппарата отопительного (см. рис. 1).

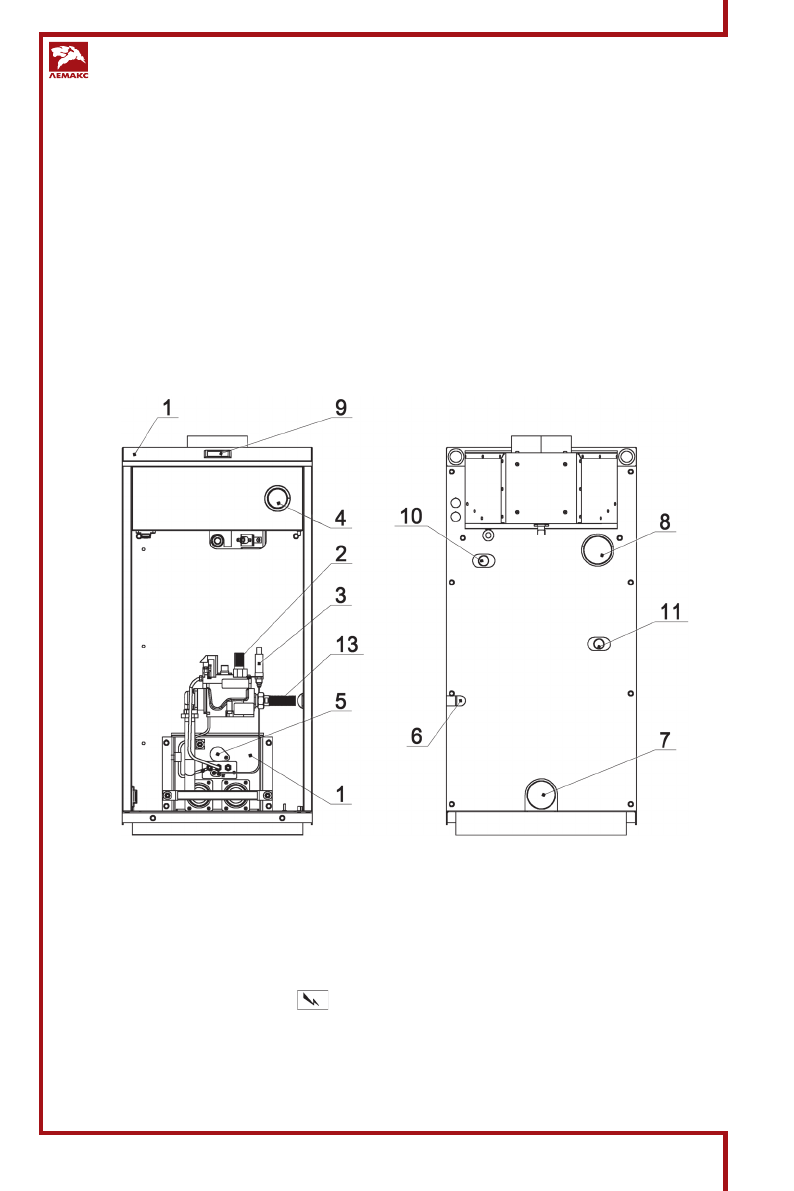

1. Газогорелочное устройство.
2. Ручка управления.
3. Пьезовоспламенитель (
).
4. Регулятор температуры.
5. Смотровое окно.
6. Штуцер для подключения газа.
7. Вход отопительной воды.
8. Выход отопительной воды.
9. Указатель температуры.
10. Выход воды горячего водоснабжения.
11. Вход воды горячего водоснабжения.
12. Съемная верхняя крышка.
13. Гибкая подводка для газа из нержа-
веющей стали.
Рис. 1.
Аппарат отопительный газовый бытовой «Premier»
с автоматикой 820 Nova
Содержание
- 3 СОДЕРЖАНИЕ
- 4 ОБЩИЕ УКАЗАНИЯ; Статистика отказов показывает, что 94% проблем с аппаратами; КОМПЛЕКТНОСТЬ; Аппарат отопительный со-; собранном виде с газогорелочным устройством.; ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
- 7 Категорически; запрещается самовольно устанавливать аппарат отопительный и
- 8 УСТРОЙСТВО АППАРАТА ОТОПИТЕЛЬНОГО; Аппарат отопительный газовый бытовой «Premier»
- 9 МОНТАЖ, ПОДГОТОВКА К РАБОТЕ; не менее 8 м
- 10 ПРИМЕРНАЯ СХЕМА ОТКРЫТОЙ СИСТЕМЫ ОТОПЛЕНИЯ; предохранительный клапан.
- 13 ПОРЯДОК РАБОТЫ
- 14 ПРАВИЛА ЭКСПЛУАТАЦИИ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
- 15 смотрена легкосъемная верхняя крышка облицовки.; ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА; циями на это не уполномоченными
- 16 ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ; Наименование; СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
- 17 И ПРОФИЛАКТИЧЕСКОГО ОБСЛУЖИВАНИЯ; Дата; Проверить состояние дымохода и силу тяги в нем
- 18 КОНТРОЛЬНЫЕ ТАЛОНЫ; КОНТРОЛЬНЫЙ ТАЛОН НА МОНТА Ж; СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
