6

Патриот В. 1.02

7

4.

тРеБоваНИЯ БеЗоПаСНоСтИ

4.1  Bо избежание аварии и несчастных случаев категорически запрещается:

– пользоваться  котлом  детям  и  лицам,  не  прошедшим  специальное  обучение  (ин-

структаж) по безопасному пользованию газом, незнакомым с настоящим «Руковод-
ством по эксплуатации» и не выполняющим правила пожарной безопасности;

– самовольно устанавливать и запускать котел в работу;
– эксплуатировать котел при неполном заполнении отопительной системы водой;
– изменять конструкцию котла;
– разбирать и ремонтировать котел собственными силами и средствами;
– превышать температуру воды в котле более 95 °С;
– пользоваться горячей водой из отопительной системы;
– пользоваться  котлом  при  неисправной  автоматике  безопасности  и  других  неис-

правностях котла;

– оставлять котел, работающий длительное время, без присмотра.

4.2  Участок стены дома, на который устанавливается котел, должен быть из не сгораемо-

го материала (например кирпич, бетон). Не допускается размещение легко воспламе-
няемых материалов ближе 0,5 м. от дымохода котла. Помещение, где устанавливается
котел, должно постоянно проветриваться, а котел систематически очищаться от пыли
и других горючих отложений.

4.3  При правильной работе котла и при исправном газопроводе в помещении не должно

ощущаться  запаха  газа.  Появление  запаха  свидетельствует  об  утечке,  возникающей
вследствие неисправности котла или газопровода.

4.4  При появлении запаха газа в помещении необходимо:

– закрыть газовый кран, находящийся на газопроводе;
– немедленно погасить открытое пламя, не курить, не зажигать спички;
– не пользоваться электроприборами во избежание искрообразования;
– проветрить  помещение  и  вызвать  работников  эксплуатационной  службы  газового

хозяйства для устранения неисправности.

4.5  При пользовании неисправным котлом или при невыполнении вышеизложенных пра-

вил  эксплуатации  котла  возможно  скопление  опасной  для  жизни  окиси  углерода
(угарного  газа).  Признаками  отравления  являются:  тяжесть  в  голове,  сильное  серд-
цебиение,  шум  в  ушах,  головокружение,  общая  слабость,  тошнота,  рвота,  одышка,
нарушение двигательных функций, потеря сознания.

5.

УСтРойСтво котла

5.1.  Котел представляет собой сварную конструкцию, образующую по всему периметру во-

дяную рубашку, окаймляющую топочную камеру, в которую помещен контур горячего во-
доснабжения (для котлов с водяным контуром). В нижней части котла, в проеме топочной
камеры, установлено газогорелочное устройство с органами управления. В задней части
котла  находится  газоотводящий  патрубок  для  удаления  продуктов  сгорания  из  топки.
На  задней  поверхности  котла  расположены  проушины  для  крепления  котла  к  стене.  На
боковых стенках котла расположены патрубки для подключения отопления (см. рис. 1).

6.

моНтаж, ПодГотовка к РаБоте

6.1.  Котел  поставляется  в  собранном  виде.  Универсальная  система  дымоудаления  (УСД)

находится в отдельной упаковке.

6.2.  Ориентировочное  количество  теплоносителя  в  системе  отопления:  Патриот  6  –  100

литров, Патриот 7,5 – 120 литров, Патриот 10 – 150 литров, Патриот 12,5 – 180 литров,
Патриот 16 – 240 литров, Патриот 20 – 300 литров.

точное количество теплоноси-

теля определяется в проекте на систему отопления

.

6.3.  Помещение,  в  котором  будет  устанавливаться  котел,  должно  отвечать  требова-

ниям  действующих  норм  и  правил.  Работы  по  установке  котла  должны  проводить-
ся  работниками  СО.  Установку  котла  рекомендуется  производить  в  соответствии  с
СП  41-108-2004  «Поквартирное  теплоснабжение  жилых  зданий  с  теплогенераторами
на газовом топливе»

6.4.  Установка котла должна выполняться в соответствии с рисунком 2 в такой последова-

тельности:
6.4.1.  Во  внешней  стене  дома  в  месте,  где  устанавливается  котел,  пробить  круглое

отверстие не менее 280 мм – для котлов мощностью от 6 до 12,5 кВт, и 340 мм
– для котлов мощностью 16 и 20 кВт. Высота расположения отверстия  должна
соответствовать высоте расположения кольца для дымохода на котле.

6.4.2. Закрепить на котле внутренний дымоход 1 при помощи гаек с шайбами, закру-

чивая с усилием, не допускающим повреждение прокладки.

6.4.3. Закрепить наружный дымоход 2 на кольцо котла с помощью трех саморезов 3,

входящих в комплект.

6.4.4. Закрепить котел к стене за проушины с помощью анкеров или дюбелей (в ком-

плект котла не входят).

6.4.5. С наружной (уличной) стороны стены надеть наружный дымоход 4 на дымоход 2

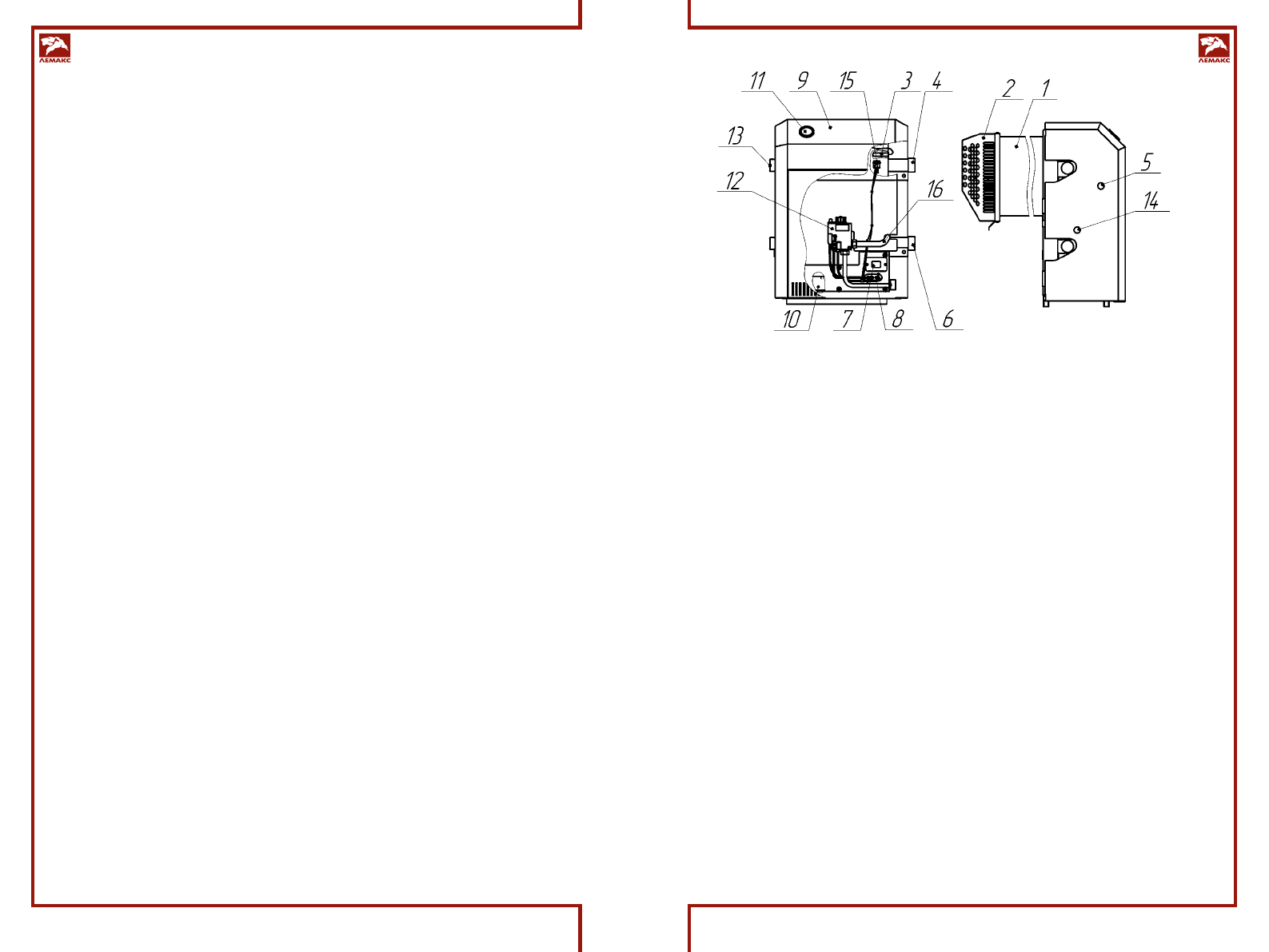

Рис. 1. Устройство изделия

1.  Дымовоздушный блок;
2.  Дефлектор;
3.  Стакан для установки баллонов термо-

регулятора и термометра;

4.  Выход воды в систему отопления;
5.  Выход воды на горячее водоснабжение

(для котлов со водяным контуром);

6.  Вход воды из системы отопления;
7.  Смотровое окошко;
8.  Запальная горелка;

9.  Декоративная облицовка;
10.  Основная горелка;
11.  Термоиндикатор;
12.  Автоматика безопасности с газовым

клапаном;

13.  Заглушки;
14.  Вход воды из водопровода (для котлов

со водяным контуром);

15.  Датчик перегрева;
16. Гибкая подводка для газа.
