4.7.  При появлении запаха газа необходимо закрыть кран на газопроводе, проветрить помеще-

ние, вызвать специалиста из местной службы газового хозяйства по телефону 04, 004 или
040 для сотовых. До приезда аварийной службы не пользуйтесь выключателями электро-
освещения, не пользуйтесь газовыми и электрическими приборами, не зажигайте огонь.

В случае возникновения пожара немедленно закройте газовые краны, сообщите в по-
жарную часть по тел. 01 и приступите к тушению имеющимися средствами.

4.8.  ВНИМАНИЕ!  В  первоначальный  период  розжига  котла  на  холодных  стенках  теплооб-

менника и дымовой трубы образуется конденсат. При прогреве котла, теплоносителя
и дымовой трубы образование конденсата прекращается.

4.9.  Не допускается повышение температуры теплоносителя выше 95 °С.
4.10.  При  пользовании  неисправным  котлом  или  при  ненадлежащем  использовании  кот-

ла, может произойти утечка окиси углерода (угарный газ), которая может привести к
отравлению,  признаками  которого  являются:  головокружение,  общая  слабость,  тош-
нота,  рвота,  нарушение  двигательных  функций.  При  возникновении  вышеуказанных
симптомов необходимо вызвать скорую медицинскую помощь.

5.

УСТРОйСТвО КОТЛа

5.1.  Котел оснащен секционным чугунным теплообменником VIADRUS (Чехия) с оребрен-

ной  поверхностью.  В  нижней  части  котла,  в  проеме  топочной  камеры,  установлено
газогорелочное устрой ство с органами управления.

В  верхней  части  котла  находится  газоотводящий  патрубок  для  удаления  продуктов
сгорания из топки.

На задней поверхности котла расположены резьбовые патрубки, с помощью которых ко-
тел подключается к системе отопления. Регулирование и поддерживание заданной тем-
пературы обеспечивается терморегулятором, модулирующим пламя основной горелки.

6.

ПОДГОТОвКа К РаБОТе

6.1.  После  подключения  котла  к  системе  газоснабжения  и  заполнения  теплоносителем

отопительной  системы,  работники  местного  управления  газового  хозяйства  должны
отрегулировать и проверить на срабатывание автоматику безопасности и регулиров-
ку температурных режимов, а так же проверить герметичность всех резьбовых соеди-
нений на газопроводе котла и до него.

6.2.  Перед  розжигом  газовой  горелки  проверить  наличие  тяги  по  п.  4.3.  При  отсутствии

тяги зажигать газогорелочное устройство запрещается.

7.

ПОРЯДОК РаБОТы

Для включения котла необходимо проверить заполнение котла и системы отопления
водой,  проверить  наличие  тяги  и  выбрать  нужный  порядок  действий,  определяемый
мощностью котла и применяемой автоматикой безопасности.

Для  котлов  мощностью  от  7,5  до  20  квт  с  газогорелочным  устройством  на  основе
итальянской автоматики «630 EUROSIT» и инжекционной горелки Polidoro. (см. рис. 5)

7.1.  Открыть газовый кран на подводящем газопроводе.
7.2.  Начальное положение круглой ручки управления в позиции «выключено» (

). Повернуть

ручку управления против часовой стрелки в позицию розжига (

).

7.3.  Нажать  ручку  управления  до  упора  и,  не  отпуская  ее  в  течение  10-60  секунд,  нажи-

мать кнопку пьезовоспламенителя до появления пламени на пилотной горелке.

После розжига запальной горелки ручку управления необходимо удерживать нажатой
60  секунд,  затем  плавно  отпустить,  если  пламя  погаснет  –  повторить  пункт  7.2-7.3.,
увеличивая время нажатия ручки управления, не ранее, чем через 1 минуту (или после
самопроизвольного щелчка внутри автоматики).

7.4.  Для  включения  основной  газовой  горелки  повернуть  ручку  управления  против  часо-

вой стрелки до позиции 1. Максимальная температура 80 °С теплоносителя соответ-
ствует цифре 7 на ручке управления (при соблюдении условий п. 8.4).

7.5.  Для  отключения  основной  газовой  горелки  повернуть  ручку  управления  по  часовой

стрелке до позиции (

). При этом на пилотной горелке будет гореть факел.

7.6.  Для полного отключения подачи газа на пилотную и основную горелку повернуть руч-

ку управления по часовой стрелке в позицию «выключено» (

).

Пьезорозжиг

Полное выключение

Позиция розжига

Ручка
управления

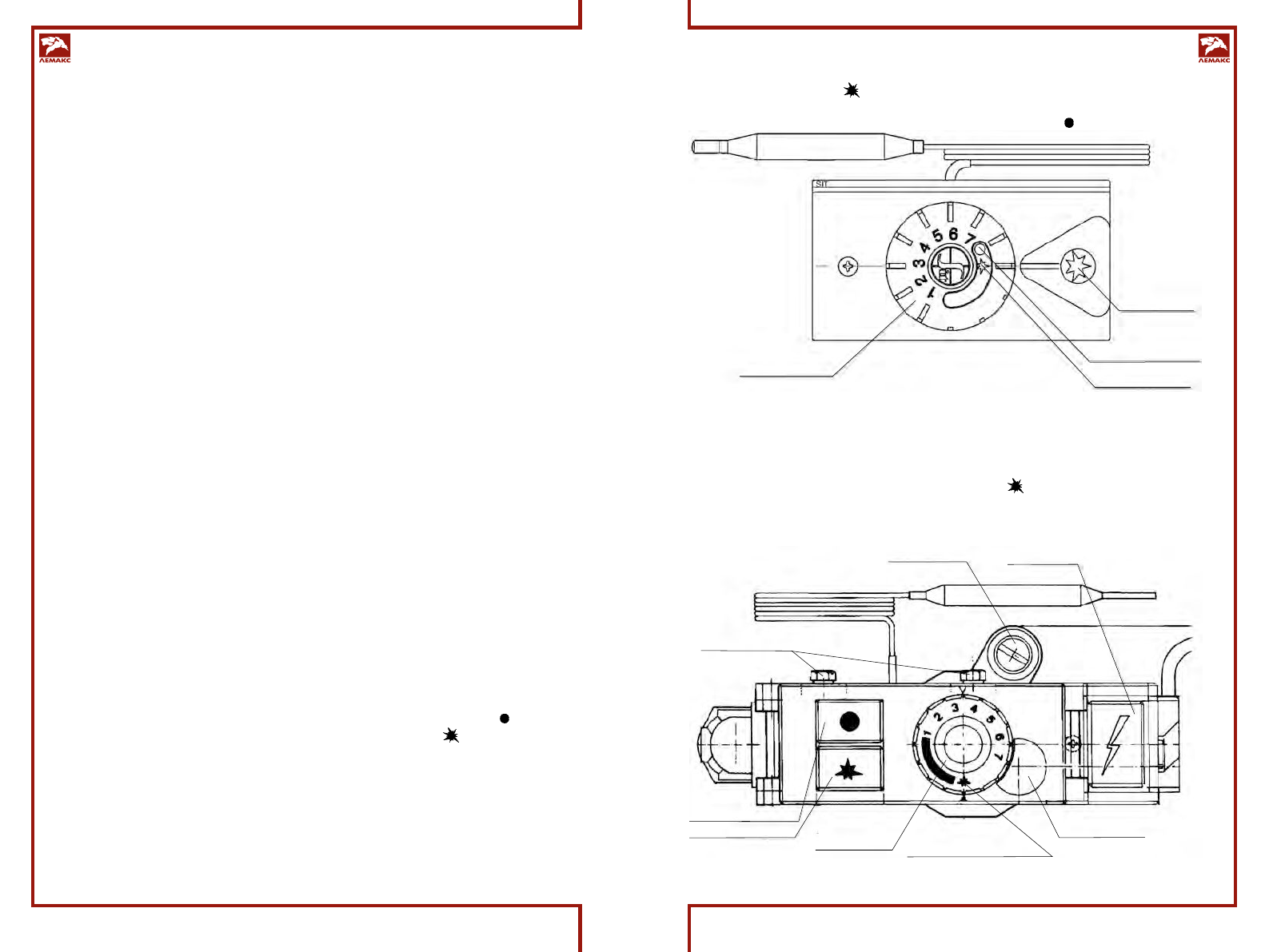

Рис. 5.

Для  котлов  мощностью  от  25  до  30  квт  с  газогорелочным  устройством  на  основе
итальянской автоматики «710 MINISIT» и инжекционной горелки Polidoro (см. рис. 6)
вНИмаНИе!
в любом случае, при включении газового клапана вСеГДа поворачивайте ручку ре-
гулировки  температуры  в  позицию  «выключено»  (

)  и  только  затем  начинайте

розжиг горелки.

7.1.  Открыть газовый кран на подводящем газопроводе.

Пьезорозжиг

Полное выключение

Позиция розжига

Регулировка
давления газа

(производится только
специалистами)

Пьезорозжиг

Штуцеры для измерения
давления газа

Полное отключение

Кнопка подачи газа

Ручка
регулировки
температуры

Положение ручки
во время розжига котла

Регулировка
малого пламени

(производится только
специалистами)

Рис. 6.
