Форвард В. 1.03
7
– вынесите пострадавшего на свежий воздух, тепло укутайте и не давайте уснуть;
– при потере сознания дайте понюхать нашатырный спирт и сделайте искусственное
дыхание.
5.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КОТЛА
5.1. Технические характеристики котлов «Форвард» приведены в таблице 1.
6.
УСТРОйСТВО КОТЛА
6.1. Главной частью котла является стальной теплообменник, представляющий собой
цельносварную конструкцию из стали толщиной 4 мм. Котел для сжигания твердого
топлива с ручной загрузкой с номинальной тепловой мощностью от 12,5 до 20 кВт.
Вход и выход отопительной воды расположен в задней части котла. Задняя поверх-
ность котла имеет в верхней части дымовой патрубок с шибером для регулировки
тяги, а так же подающий патрубок. В нижней части котла расположен патрубок воз-
вратной воды. Загрузочная дверца располагается в верхней части котла. Под за-
грузочной дверцей находится топливная камера. В нижней части котла расположена
дверца зольника. Дверца зольника предназначена для регулирования процесса го-
рения, а так же для чистки котла.
7.
ПОДГОТОВКА К РАБОТЕ
7.1. Установите котел на цоколь (см. пункт 8.3.). Подключите котел к системе отопления,
уплотнив резьбу льном с краской или другими материалами. Если у вас комплектация
котла включает регулятор горения*, вкрутите его (поз. №6), предварительно уплотнив
резьбу (льном с краской или другими материалами) (см. пункт 7.2.). Проверьте поло-
жение термобаллона указателя температуры (поз. №7). Подключите котел к дымоходу.
Проверьте тягу.
7.2. Монтаж регулятора горения*.
– Установите регулятор горения с уплотнением в муфту
3/4’’ таким образом, чтобы отверстие для конуса находи-
лось сверху.
– Установите на регуляторе горения 30 °С.
– Настройка производится по красной шкале.
– Смонтируйте на регуляторе горения рычаг с конусом.
– Зафиксируйте конус винтом M5.
– Прикрепите винтом цепь к воздушной заслонке.
– Регулятор горения необходимо настроить так, чтобы
дверца для подачи воздуха была в моменте достижения
требуемой температуры теплоносителя почти закрыта.
* – дополнительная опция
8.
УКАЗАНИЯ ПО МОНТАЖУ, ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ.
8.1. Объем помещения, в котором устанавливается котел, должен быть не менее 8 м
3
.
– Перед котлом должно быть манипуляционное пространство минимально 1250 мм;
– Расстояние между задней частью котла и стеной 600 мм;
– С боковой стороны оставить доступ 600 мм.
8.2. В помещении, в котором устанавливается котел, необходимо предусмотреть есте-
ственную вентиляцию.
8.3. При монта же котла к отопительной сети необходимо на пол уложить лист негорю-
чего теплоизолирующего материала, сверх у – лист железа, на него установить ко-
тел.

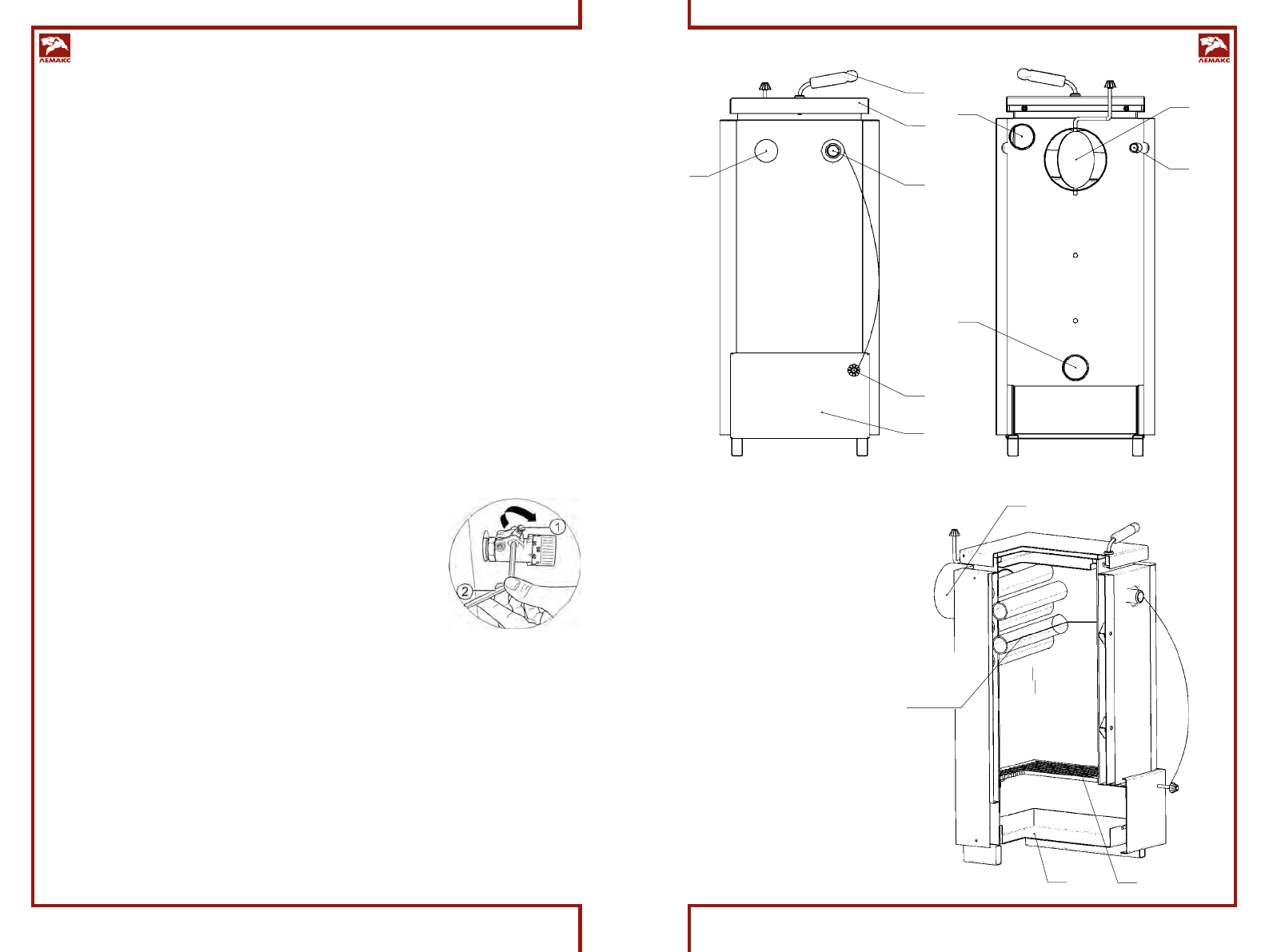

1.
Загрузочная дверца
(крышка).
2.
Ручка для открывания крышки.
3.
Ручная регулировка воздуха. (в
зависимости от комплектации)
4.
Зольная дверца.
5.
Указатель температуры.
6.
Регулятор горения. (в зависи-
мости от комплектации) *
7.
Термобаллон указателя
температуры.
8.
Шибер.
9.
Подающий патрубок.
10. Патрубок возвратной воды.
11. Колосниковая решетка.
12. Зольный ящик.
13. Дымовой патрубок.
*
– дополнительная опция
1
2
6
3
4
5
7
8
9
10
13
12
11
Максимальный
уровень
загрузки
топлива
1- Конус, 2 - Рычаг
