19

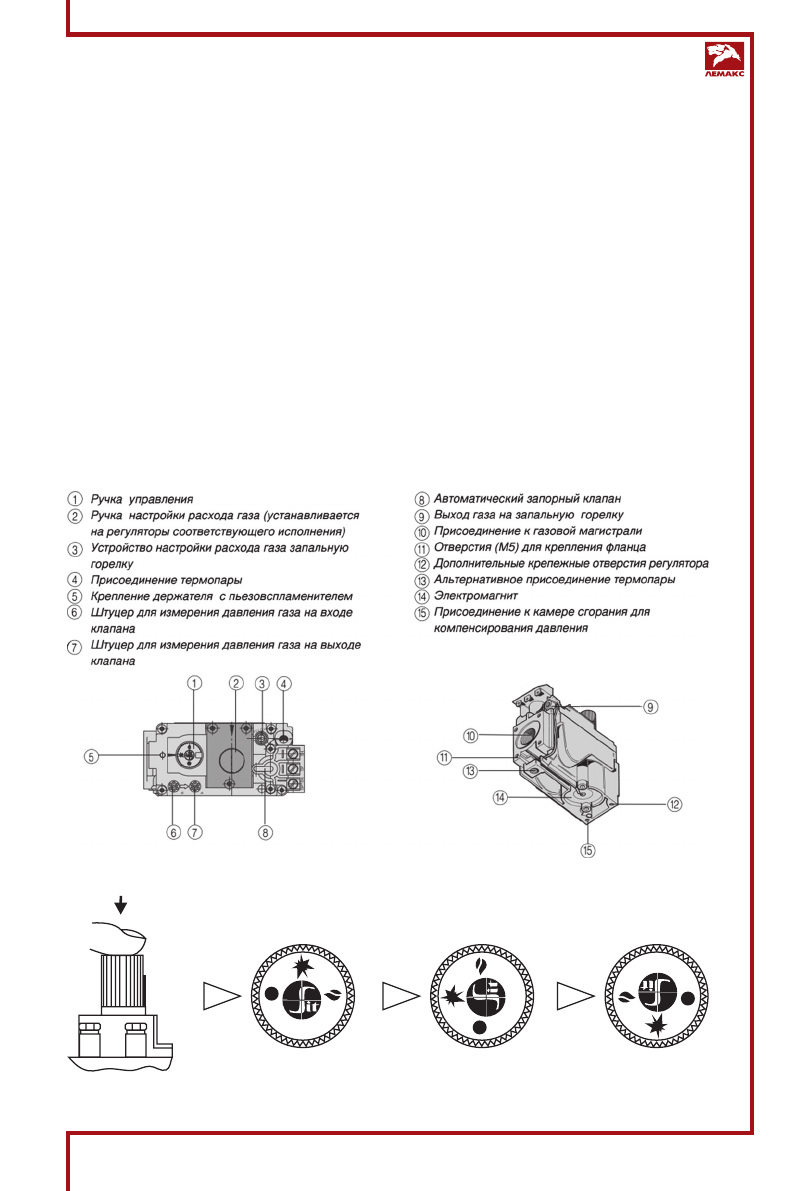

7.2.  В исходном (выключенном) положении ручка управления находится в положении

«точка»

(рис. 9). Пилотная и основные горелки погашены (подача газа к ним заблокирована).

7.3.  Для розжига пилотной горелки ручка управления переводится в положение

«искра»

 (рис. 10).

7.4.  В  этом  положении  ручка  управления  удерживается

нажатая  до  упора

,  одновременно

нажимается  (при  необходимости  несколько  раз)  кнопка  пьезовоспламенителя,  пока  не
загорится  пилотная  горелка  (см.  в  смотровое  окно).  После  того  как  загорится  пилотная
горелка, ручка

удерживается в нажатом состоянии не менее 30 секунд

, после чего

ручка отпускается и переводится в положение

«факел»

(рис. 11). При первом пуске котла

необходимо держать котёл на пилотной горелке не менее 3 минут, после чего переводить
в положение «факел». При переводе ручки управления в положение

«факел»

, подача газа

к главной горелке разблокируется.

7.5.

Выключение аппарата

 производится путем поворота ручки в положение

«точка»

(рис.

9). При этом пилотная и основные горелки (если горят) погаснут.

7.6.  Если  ручка  управления  после  перевода  в  положение

«точка»

  сразу  же  устанавливается

в положение

«искра»

, то горелка

не зажжется

, пока не разблокируется так называемый

внутренний замок автоматики.

Блокировка снимается

 автоматически после остывания

термопары (

прмерно через 60 сек

) после перевода ручки в положение

«точка»

.

7.7.  Регулировка  температуры  теплоносителя  осуществляется  ручкой  регулятора  темпе-

ратуры на корпусе котла.

Рис. 7.

     Рис. 8.

Рис. 9.

Рис. 10.

Рис. 11.
