Для  котлов  мощностью  от  25  до  30  кВт  с  газогорелочным  устройством  на  основе
итальянской автоматики «710 MINISIT» и инжекционной горелки Polidoro (см. рис. 6)
ВНИМАНИЕ!
В любом случае, при включении газового клапана ВСЕГДА поворачивайте ручку ре-
гулировки  температуры  в  позицию  «выключено»  (

)  и  только  затем  начинайте

розжиг горелки.

7.1.  Открыть газовый кран на подводящем газопроводе.
7.2.  Нажать кнопку подачи газа (

 ) и, не отпуская её, нажать кнопку пьезовоспламени-

теля (

 ). Не отпускать кнопку подачи газа в течение 10-60 сек.

7.3.  Отпустить  кнопку  и  проверить  наличие  пламени  на  пилотной  горелке.  Если  пламени

нет, повторить пункт 7.2.-7.3., увеличивая время удержания кнопки подачи газа.

7.4.  Для включения основной горелки повернуть ручку настройки температуры в положе-

ние  1.  Максимальная  температура  80  °С  теплоносителя  соответствует  цифре  7  (при
соблюдении условий, указанных в п. 8.4).

7.5.  Для  отключения  основной  горелки  повернуть  ручку  настройки  температуры  в  пози-

цию «выключено» (

). При этом будет гореть факел пилотной горелки.

7.6.  Для полного отключения подачи газа нажать кнопку «Полное отключение» (

 ).

7.7.  Регулировка  температуры  теплоносителя  производится  вращением  рукоятки  на-

стройки  температуры,  при  достижении  заданной  температуры  термостат  автомати-
чески  уменьшает  подачу  газа,  при  понижении  температуры  термостат  возобновляет
подачу газа.

Пьезорозжиг

Полное выключение

Позиция розжига

Регулировка
давления газа

(производится только
специалистами)

Пьезорозжиг

Штуцеры для измерения
давления газа

Полное отключение

Кнопка подачи газа

Ручка
регулировки
температуры

Положение ручки
во время розжига котла

Регулировка
малого пламени

(производится только
специалистами)

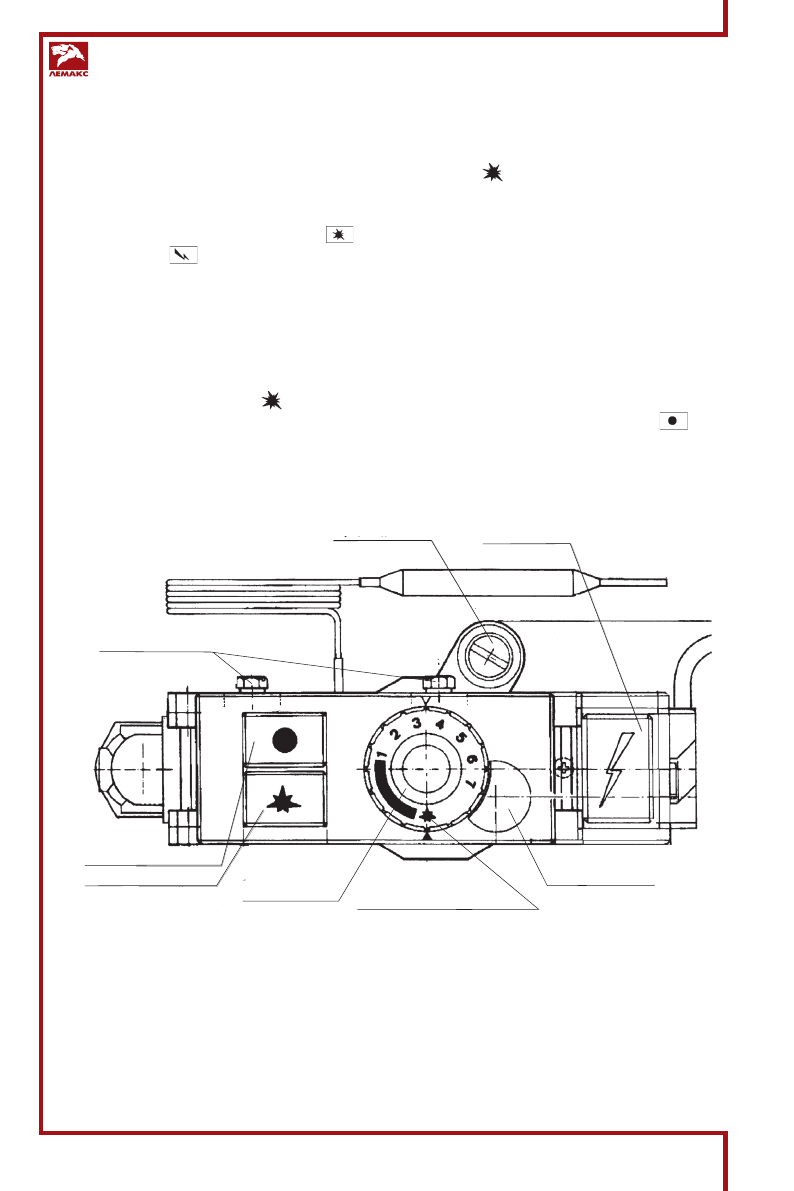

Рис. 6.

Для  котлов  мощностью  от  7,5  до  40  кВт  с  газогорелочным  устройством  на  основе
итальянской автоматики «820 Nova» и инжекционной горелки Polidoro (см. рис. 7)
ВНИМАНИЕ!
Убедитесь что ручка управления находится в позиции «выключено»
Порядок розжига ГГУ оснащенного автоматикой SIT 820 NOVA.

7.1.  Установка ручки управления в требуемое положение производится путем легкого нажатия

и поворота в нужное положение (рис. 8).
