УСТРОЙСТВО КОТЛА

5.1. Котел представляет собой сварную конструкцию, образующую по всему периметру

водяную рубашку, в которую помещен контур горячего водоснабжения, изготовлен-
ный из медной трубки. В нижней части котла, в проеме топочной камеры, установ-
лено газогорелочное устройство с органами управления.

В верхней части котла находится газоотводящий патрубок для удаления продуктов
сгорания из топки.

На  задней  поверхности  котла  расположены  резьбовые  патрубки,  предназначенные
для  подключения  котла  к  системе  отопления  и  горячего  водоснабжения.  Регулиро-
вание  и  поддерживание  заданной  температуры  обеспечивается  терморегулятором,
модулирующим  пламя  основной  горелки,  снабженным  ручкой  с  делениями,  которая
установлена на передней панели горелки (см. рис. 1).

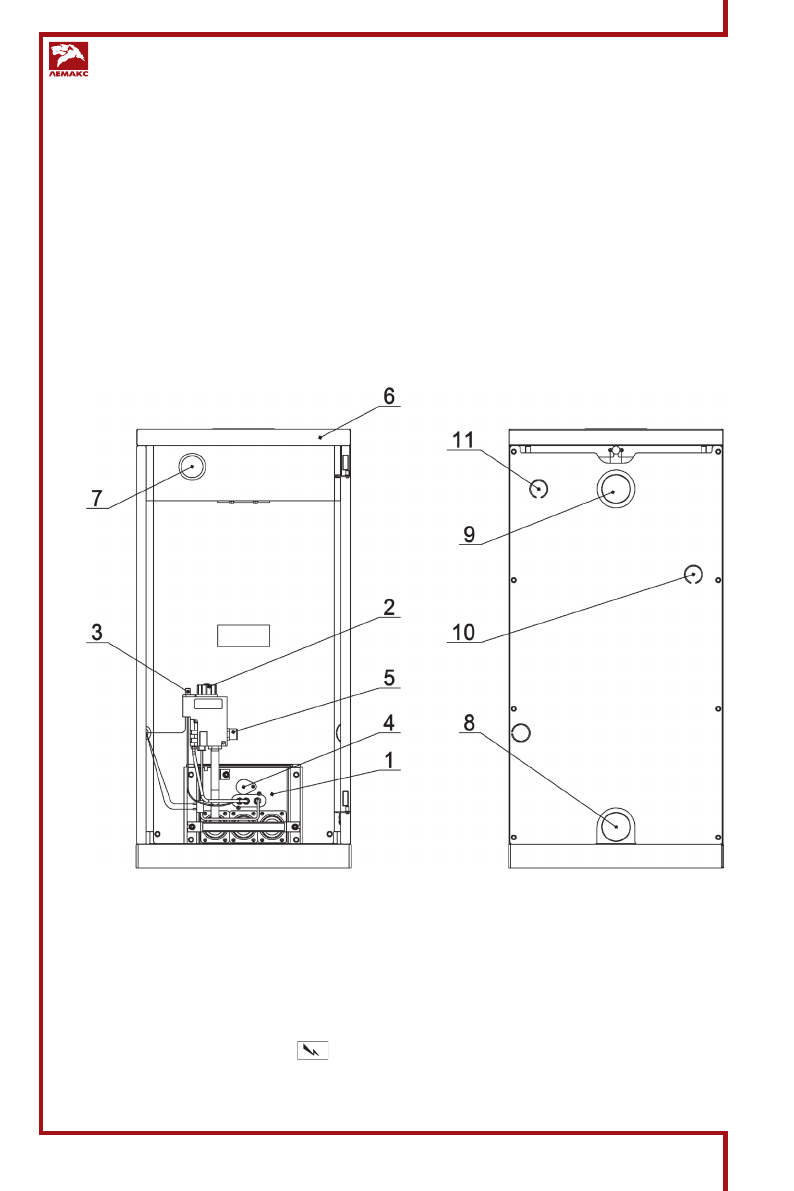

1. Газогорелочное устройство.
2. Ручка управления и выбора темпе-

ратуры.

3. Пьезовоспламенитель (

4. Смотровое окно.
5. Штуцер для подключения газа.

6.  Съемная верхняя крышка.
7.  Указатель температуры.
8.  Вход отопительной воды.
9.  Выход отопительной воды.
10.  Вход воды горячего водоснабжения.
11.  Выход воды горячего водоснабжения.

Рис. 1.

Котёл «Classic» с автоматикой 630 EUROSIT
