13

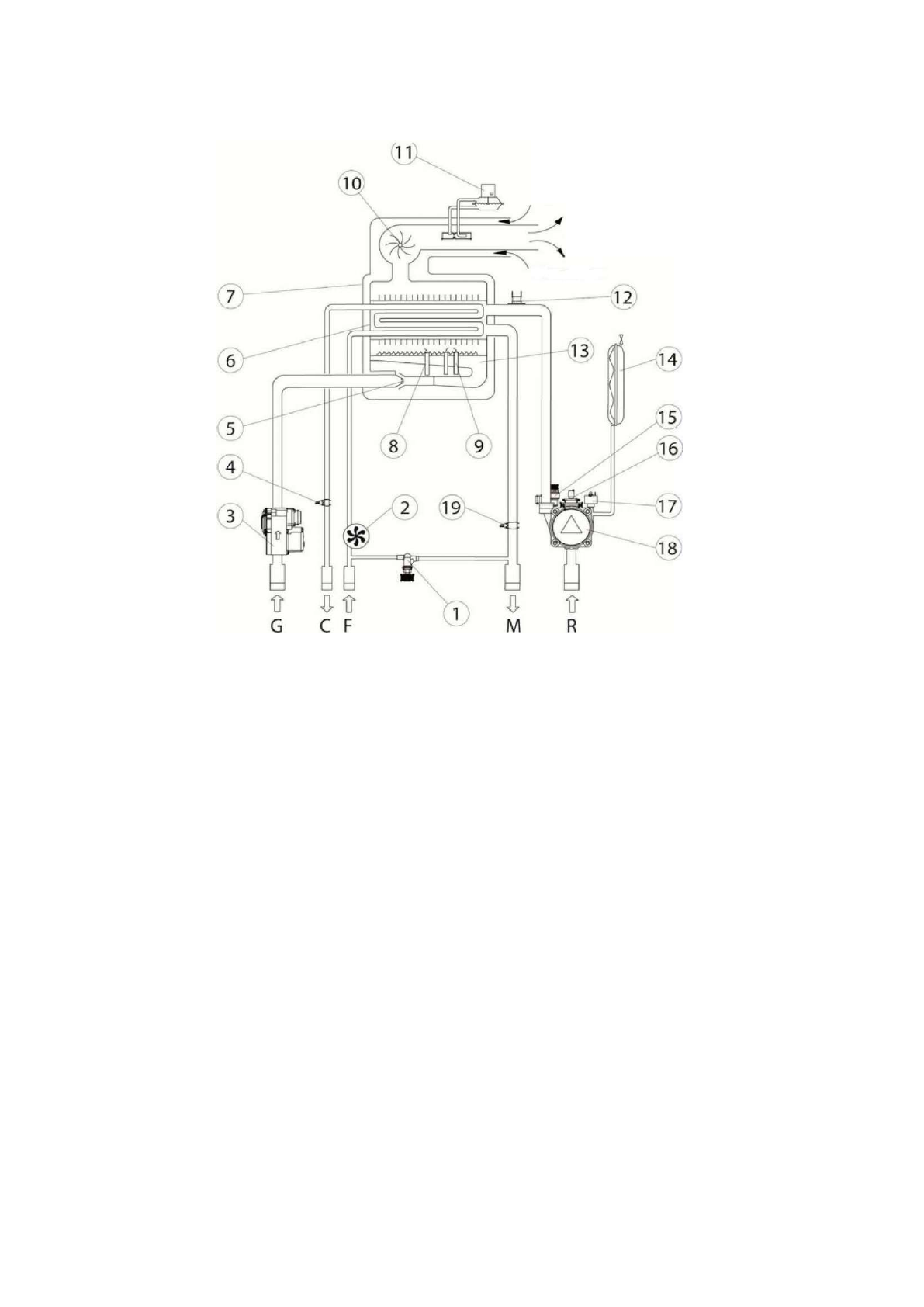

7.3 - ФУНКЦИОНАЛЬНАЯ СХЕМА КОТЛОВ ASF
1 - кран подпитки
2 - датчик протока ГВС
3 - газовый клапан
4 - датчик температуры ГВС
5 - газовые форсунки
6 - битермический теплообменник
7 - герметичная камера сгорания
8 - электрод контроля пламени
9 - электроды розжига
10 - вентилятор
11 - дифференциальное реле давления воздуха
12 - термостат перегрева теплообменника
13 - горелка
14 - расширительный бак
15 - предохранительный клапан 3 бар
16 - автоматический клапан удаления воздуха
17 - реле минимального давления теплоносителя
18 - насос циркуляционный
19 - датчик температуры теплоносителя
G - Подача газа, 3/4 "
С - Выход горячей воды, 1/2 "
F - Вход холодной воды, 1/2 "
М - подача в систему отопления, 3/4"
R - Возврат из системы отопления, 3/4"
