11

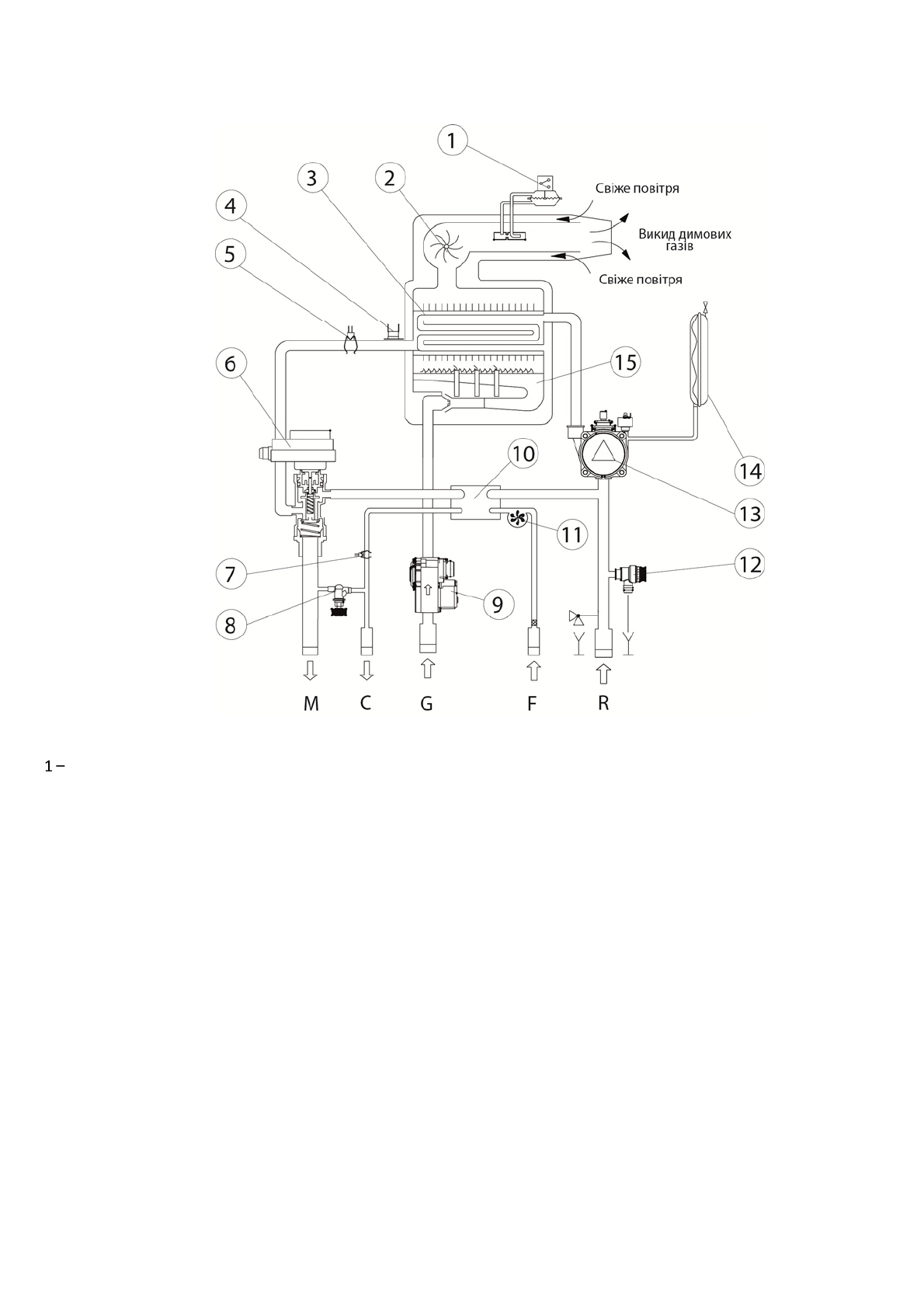

7.3 – ФУНКЦИОНАЛЬНАЯ СХЕМА ASD
дифференциальное реле давления воздуха
2 – вентилятор
3 – первичный теплообменник
4 – термостат перегрева теплообменника
5 – датчик температуры отопления
6 – трехходовой клапан с электродвигателем
7 – датчик температуры ГВС
8 – кран подпитки
9 – газовый клапан
10 – пластинчатый теплообменник ГВС
11 – датчик протока ГВС
12 – предохранительный клапан 3 бар
13 – циркуляционный насос
14 – расширительный бак
15 – горелка
G – Подвод газа , 3/4"
C – Выход горячей води , 1/2"
F – Вход холодной води , 1/2"
M ‐ Подача в систему отопления , 3/4"
R ‐ Возвращение из системы отопления, 3/4"
