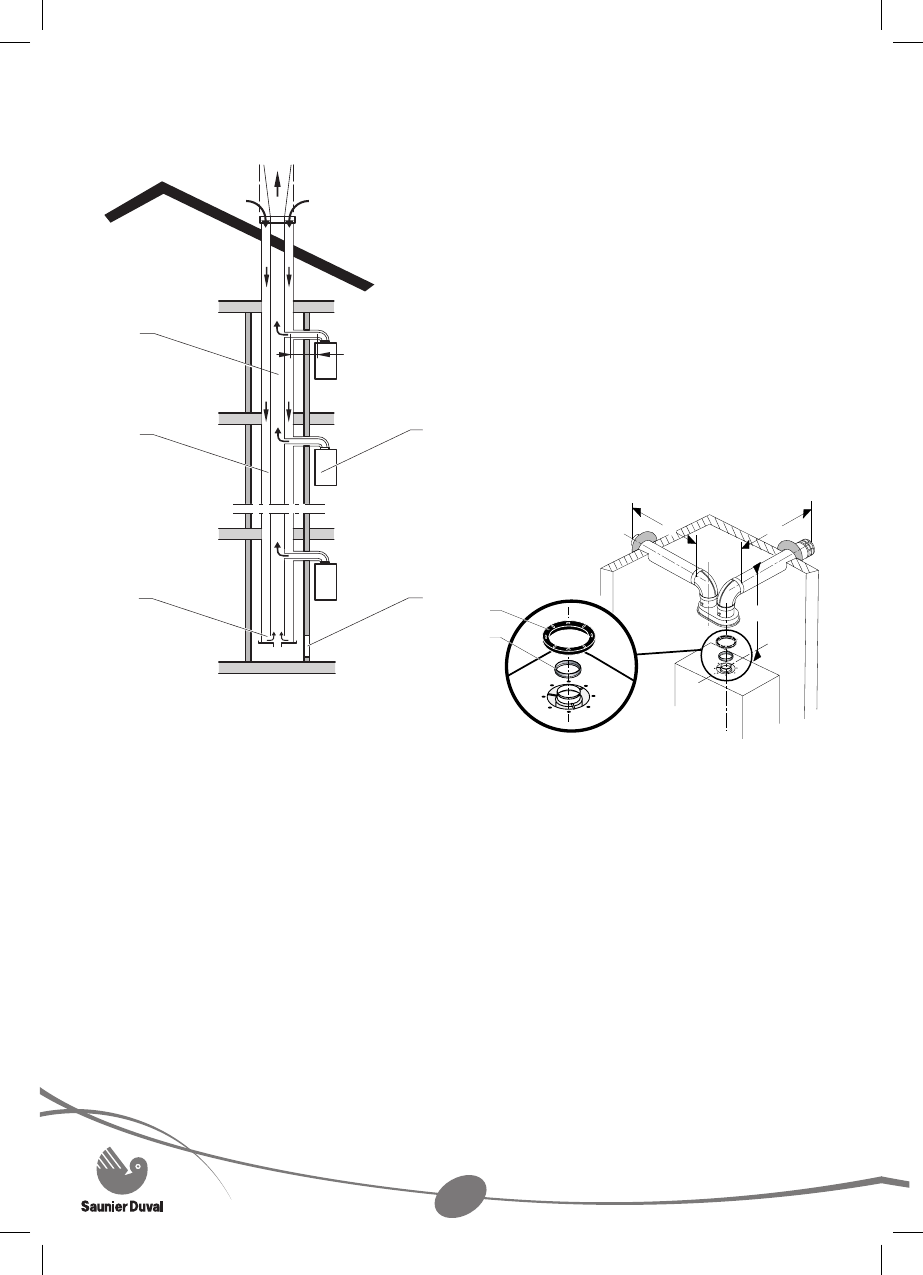

5.8.3 Система выхода через
коллективную стенную
отдушину (установка типа C42)
A
B
L
2
4
5
1
3
Обозначения
1 Трубопровод коллектор
2 Трубопровод подачи воздуха
3 Устройство сбалансирования
давления
4 Аппарат герметичного типа
5 Люк осмотра
A Первый уровень
B Последний уровень
L 3,5 м
Максимальная потеря напора: 60 Pa
Эта величина достигается с
максимальной длиной трубы (L) + 1
колено 90°.
Каждый раз, когда возникает
необходимость в дополнительном
колене 90° (или 2 по 45°), длина (L)
должна быть уменьшена на 1 м.
5.8.4 Система стенной отдушины с
двойным потоком 2x Ø 80 мм
(установка типа C52)
Внимание!
Любой трубопровод, проходящий
через перегородку и превышающий
на 60°C окружающую температуру
должен быть теплоизолирован на
протяжении этого прохода. Эта
изоляция может быть выполнена
с помощью соответствующего
материала толщиной ≥ 10 мм и
теплопроводностью λ ≤ 0,04 Вт/м.K.
Конечные устройства подачи воздуха
на сгорание и удаление продуктов
сгорания не должны устанавливаться
на противоположные стенки здания.
1
2
145
L2
L1
Обозначения
1
Прокладка
2
Диафрагма дымовых газов
Максимальная потеря напора: 60 Pa
Эта величина достигается с 2 коленами,
сепаратором двойного потока, тогда
как максимальная длина трубы (L1+L2)
составляет 34 м.
Каждый раз, когда возникает
необходимость в дополнительном
колене 90° (или 2 по 45°), длина (L)
должна быть уменьшена на 1 м.
-
-
Характеристики
