3.1

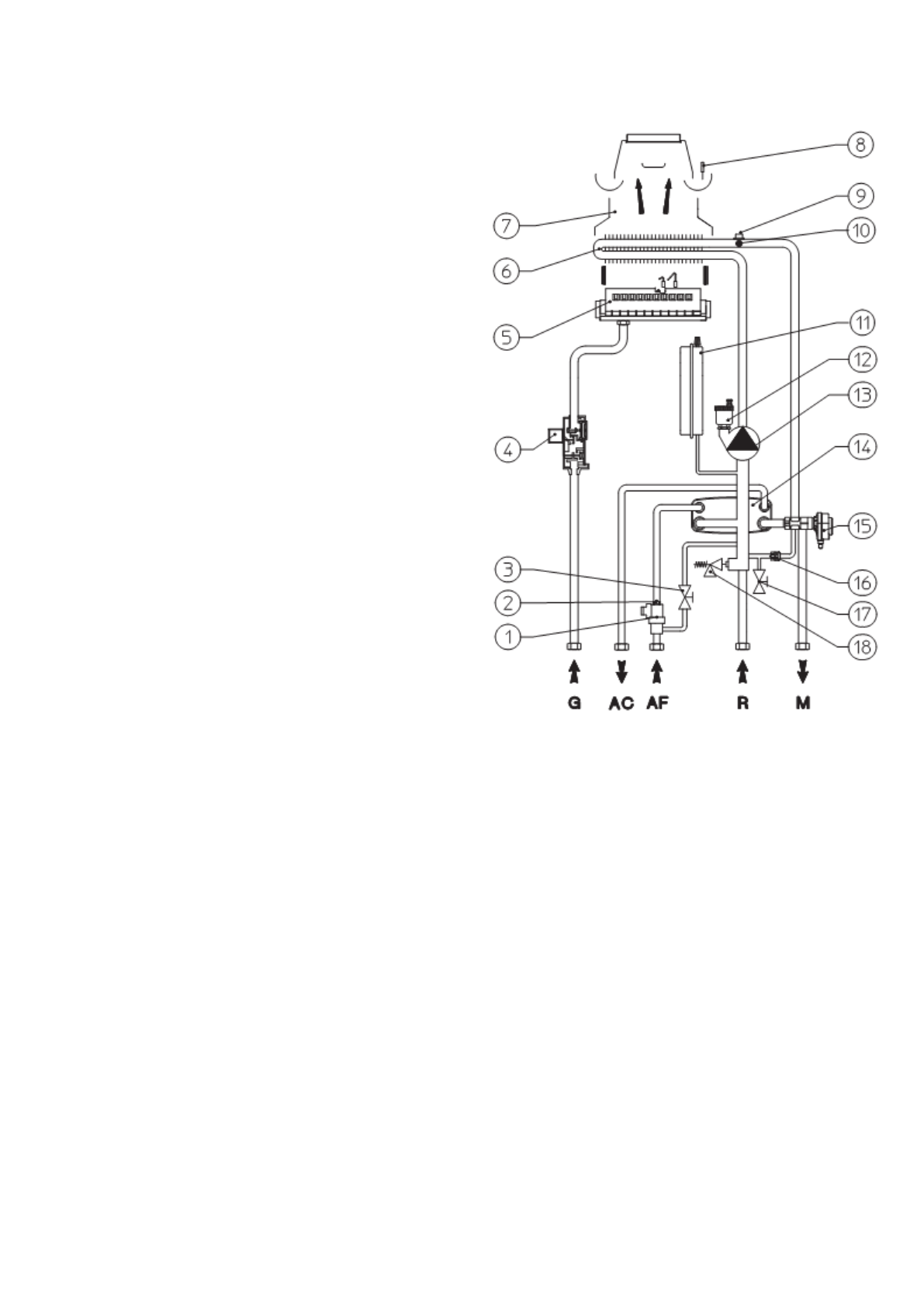

Гидравлическая схема котла Nike Mini 28 kW Special.
Условные обозначения:
1 - Регулятор расхода воды ГВС
2 - Ограничитель расхода воды
3 - Кран заполнения системы
4 - Газовый вентиль
5 - Горелка
6 - Первичный теплообменник
7 - Вытяжной кожух
8 - Реле давления продуктов сгорания
9 - Датчик температуры воды, подаваемой в
систему
10 - Предохранительный термостат
11 - Расширительный бак установки
12 - Клапан стравливания воздуха
13 - Циркуляционный насос котла
14 - Пластинчатый теплообменник
15 - Моторизованный трехходовой клапан
16 - Автоматический байпас
17 - Кран слива воды из системы
18 - Предохранительный клапан 3 бар
G - Подача газа
AC - Выход горячей сантехнической воды
AF - Вход холодной воды контура ГВС
R - Возврат из отопительной системы
M - Подача в отопительную систему
Содержание
- 3 ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ СЕ
- 7 Подключение к газовой магистрали (Устройство категории II
- 8 Качество горючего газа.; Агрегат спроектирован для работы на горючем газе без; Подключение к электрической сети.; Котел Nike Mini 28 kW Special имеет степень защиты
- 9 задать до трех еженедельных программ включения и выключения
- 10 Внешний термодатчик.; Этот термодатчик может непосредственно подключаться к
- 12 В помещениях с установленными газовыми приборами; Системы дымоудаления.; . Котел подключается к дымовой; Разветвленный дымоход.; Разветвленные дымоходы могут использоваться для
- 14 Циркуляционный насос.; Если после долгого простоя циркуляционный; Комплекты, поставляемые в качестве опции.; системы отопления на отдельные зоны (; до трех; ) с раздельной установкой температур и
- 15 Комплектующие котла Nike Mini 28 kW Special.
- 16 Условные обозначения:
- 17 проверки правильности; Вентиляция помещения.
- 18 Панель управления котла Nike Mini 28 kW Special.; Откройте вентиль подачи газа на входе агрегата.
- 19 Оповещение о поломках и неисправностях.
- 21 Потеря связи с пультом ДУ.; Сигнал ошибки выдается в случае подключения; Восстановление давления в отопительной системе.; закрыть кран наполнения в конце операции.
- 23 ТЕХНИК; включить котел и проверить правильность зажигания
- 26 Возможные неисправности и их причины.
- 27 Перевод котла на другие виды газового топлива.; отключить котел от электропитания; Газовый клапан SIT 845
- 28 Проверки, выполняемые после переналадки котла на другой тип газа.; в камере сгорания нет выбросов пламени; Регулировка котла Nike Mini 28 kW Special; Регулировка номинальной тепловой мощности котла.
- 32 Функция защиты от блокировки трехходового клапана.; Как в режиме производства горячей воды (; Функция защиты батарей от перемерзания.
- 33 Ежегодная проверка и обслуживание агрегата.; производить чистку теплообменника со стороны камеры сгорания
Характеристики
