11

Start В. 1.02

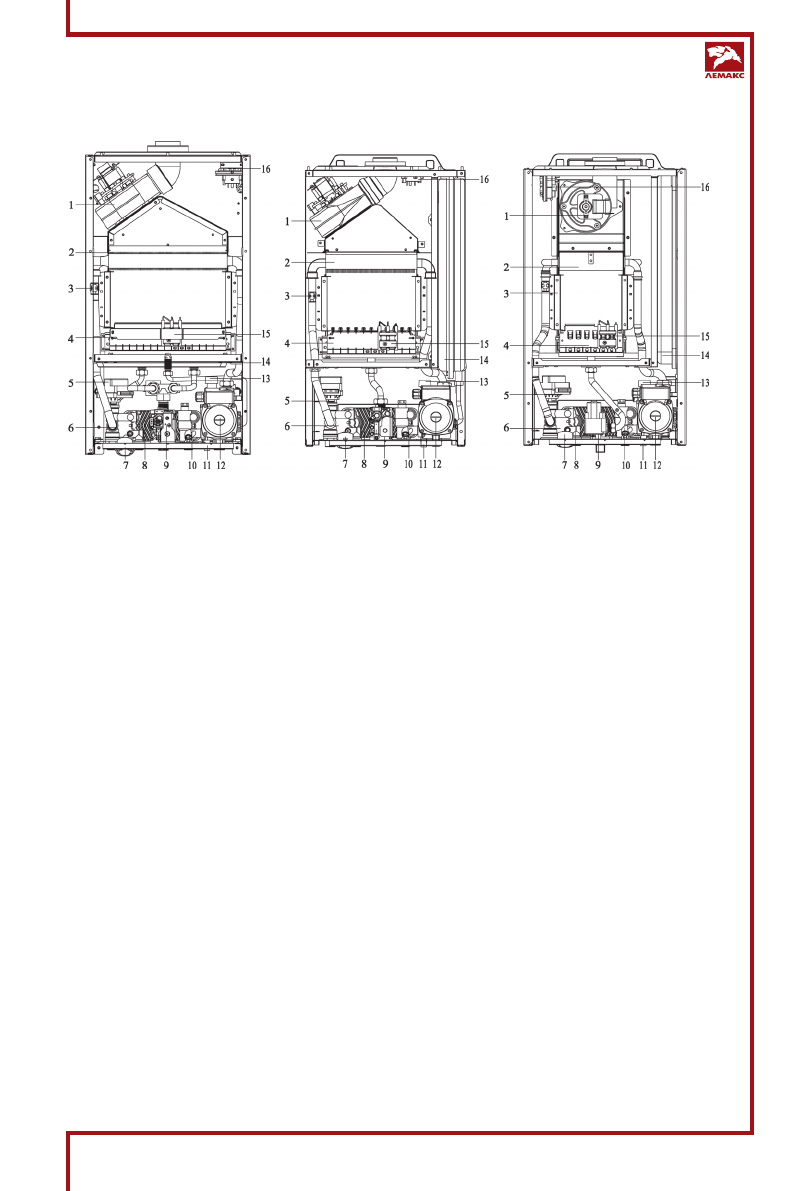

3.5.  Внутреннее устройство котла

Рис. 2.

1  –  вентилятор;

2  –  основной теплообменник;

3  –  термостат;

4  –  горелка;

5  –  электрический трехходовой клапан;

6  –  выпускной штуцер пластинчатого

теплообменника;

7  –  водяной манометр;

8  –  пластинчатый теплообменник;

9  –  газовый клапан;

10 –  впускной штуцер пластинчатого

теплообменника;

11  –  сливное отверстие;

12 –  циркуляционный водяной насос;

13 –  предохранительный клапан;

14 –  расширительный бак;

15 –  электроды розжига и ионизации;

16 –  прессостат.
