23

Start В. 1.02

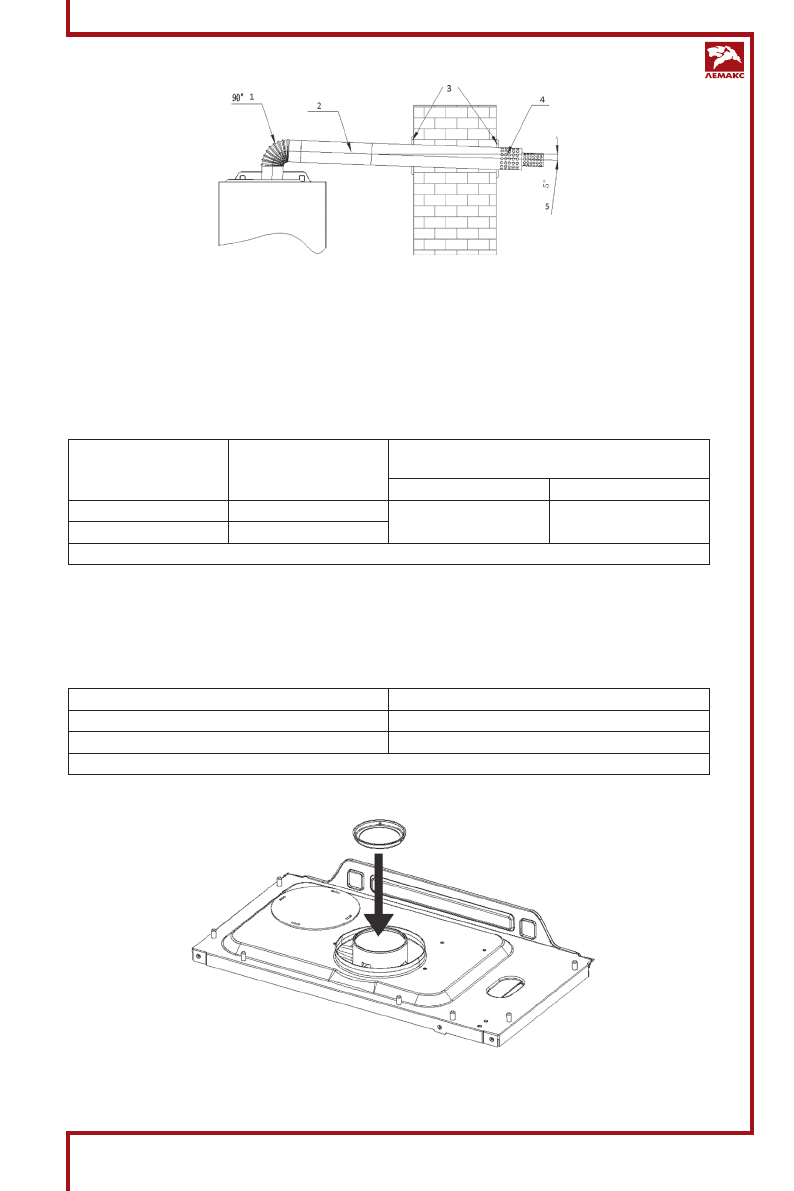

Рис. 13.

1  –  90° патрубок;

2  –  удлинение трубы дымоотвода;

3  –  фланцы трубы дымоотвода;

4  –  труба дымоотвода;

5  –  уклон вниз 2°.

Допустимые длины дымохода для различных моделей.

Таблица 6.

Максимальная тепловая

мощность, кВт

Максимальная длина

горизонтальной

установки, м

При установке дополнительного патрубка сколько

нужно уменьшить, м

90° патрубок

45° патрубок

≤ 28

4

0,8

0,5

≥ 32

3

Максимальная длина горизонтальной установки не включает длину патрубка в верхней части котла

4.10.3. Требования к ограничительному кольцу

В  комплект  поставки  входят  диафрагмы,  установите  соответствующие  фактической

длине дымохода:

Таблица 7.

Длина трубы дымоотвода, м

Установлено ли ограничительное кольцо

L ≤ 1

Установите ограничительное кольцо

I < L ≤ 4

Не ставьте ограничительное кольцо

Длина L не включает в себя длину между первым патрубком и устройством

Рис. 14. Схема установки ограничительного кольца.
