15
В. 1.30

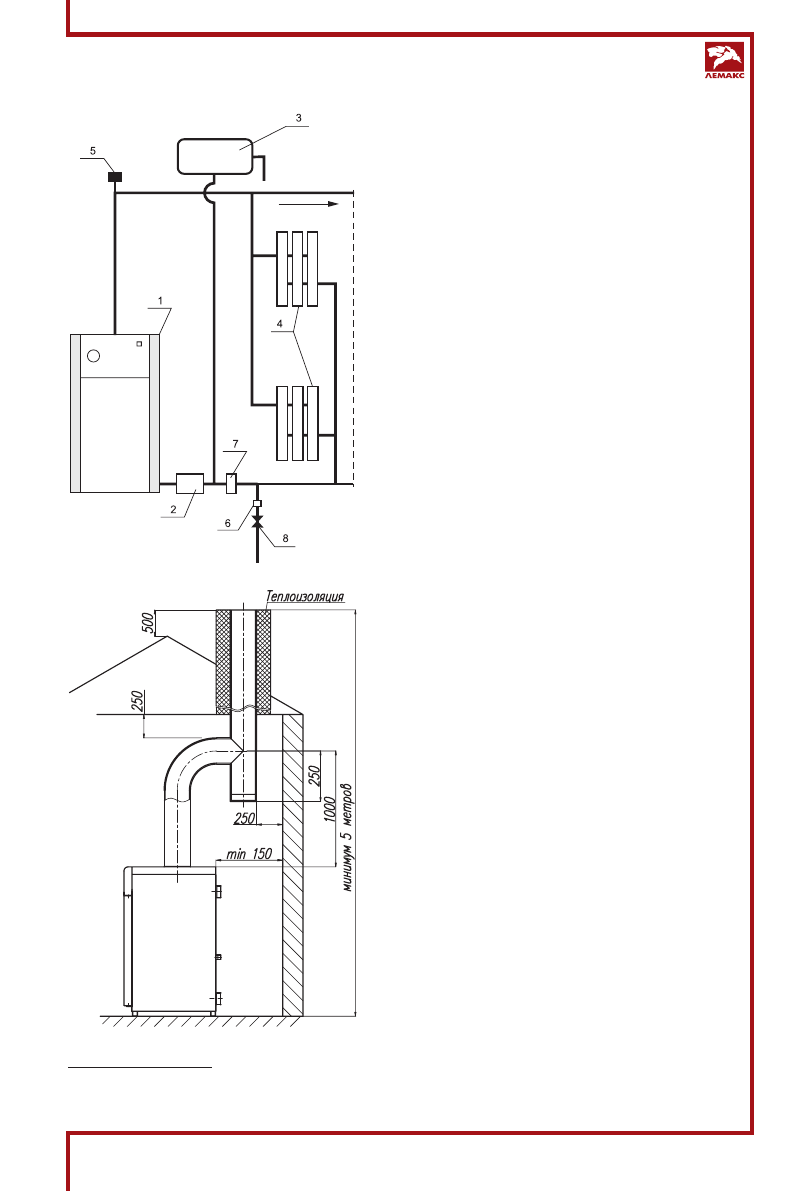

ПРИМЕРНАЯ СХЕМА МОНТАЖА СИСТЕМЫ ОТОПЛЕНИЯ *
* Данная схема является примерной. Проект системы отопления должен разрабатываться специализи-
рованной организацией.
Рис 5.
1. Котел.
2. Циркуляционный насос.
3. Расширительный бак.
4. Радиаторы отопления.
5. Автоматический сбрасник воздуха.
6. Сбросной предохранительный кла-
пан на 1,5 атм.
7. Шлакоотделитель.
8. Кран для заполнения и слива си-
стемы отопления.
СХЕМА МОНТАЖА
ДЫМОХОДА КОТЛА
