11
Lemax-Clever V1.05
1. Котёл
2. Группа безопасности котла
3. Мембранный расширительный бак
4. Датчик уличной температуры (опция)
5. Комнатный термостат или выносной модуль
(опция)
6. Циркуляционный насос системы отопления
7. Отопительный прибор
8. Запорная арматура
9. Сливной кран
10. Сервомотор клапана
11. Водонагреватель
12. Датчик ГВС (опция)
13. Обратный клапан

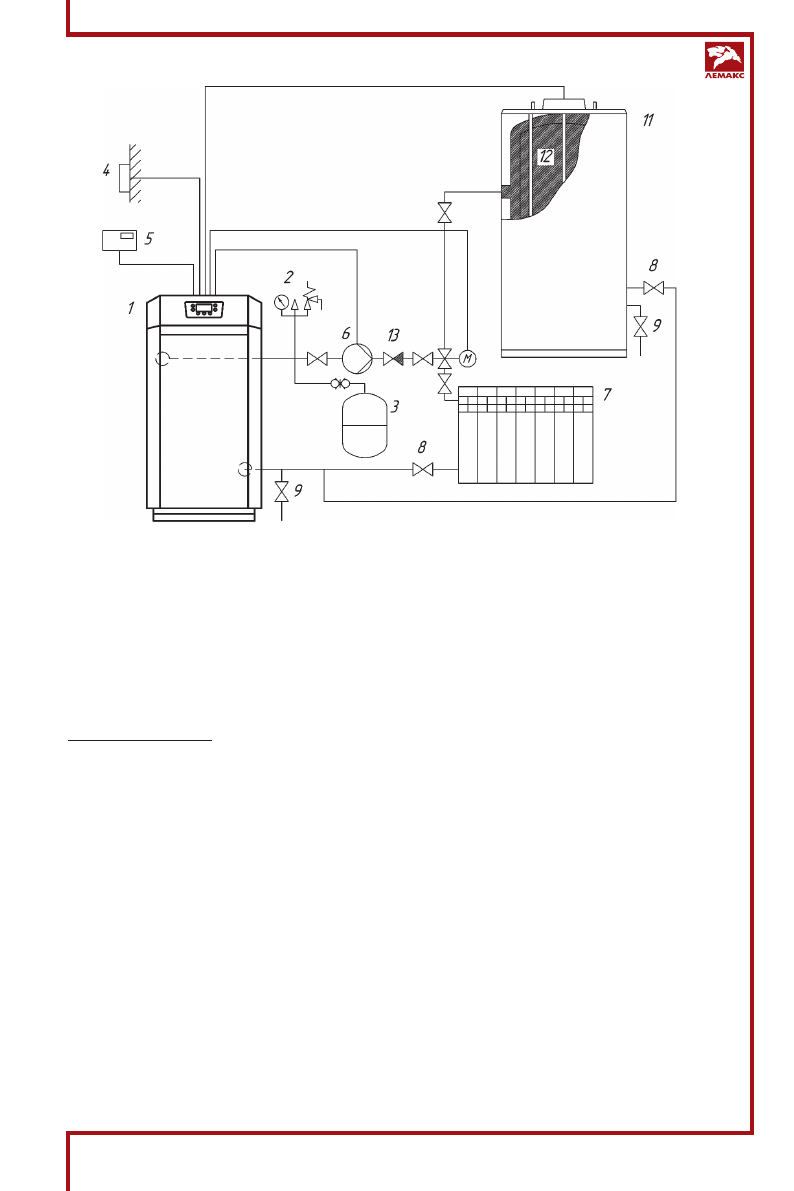

Рис. 8. Примерная гидравлическая схема подключения котла к системе отопления
и ёмкостному водонагревателю с разделительным клапаном *
* Данная схема является примерной. Проект системы отопления должен разрабатываться специализи-
рованной организацией.
7.
ПУСК КОТЛА
Организация, осуществляющая пуск котла, должна иметь установленные законом
лицензии. Для осуществления первого пуска и последующего обслуживания котла
рекомендуем Вам обращаться в специализированные организации, имеющие право
работы с газоиспользующим оборудованием.
Для правильного зажигания горелки нужно:
1) подключить котел к электросети;
2) открыть газовый кран;
3) открыть запорные краны систем отопления и водоснабжения;
4) выбрать режим работы (таблица 5);
ВНИМАНИЕ!
При первом запуске котла в газовой трубе возможно образование воздушных
пробок. Если котёл не включится, необходимо перезапустить котёл, нажав
кнопку «RESET» на 3 сек.
Не прикасайтесь к газоходу во время работы котла и некоторое время после,
так как это может привести к ожогам.
