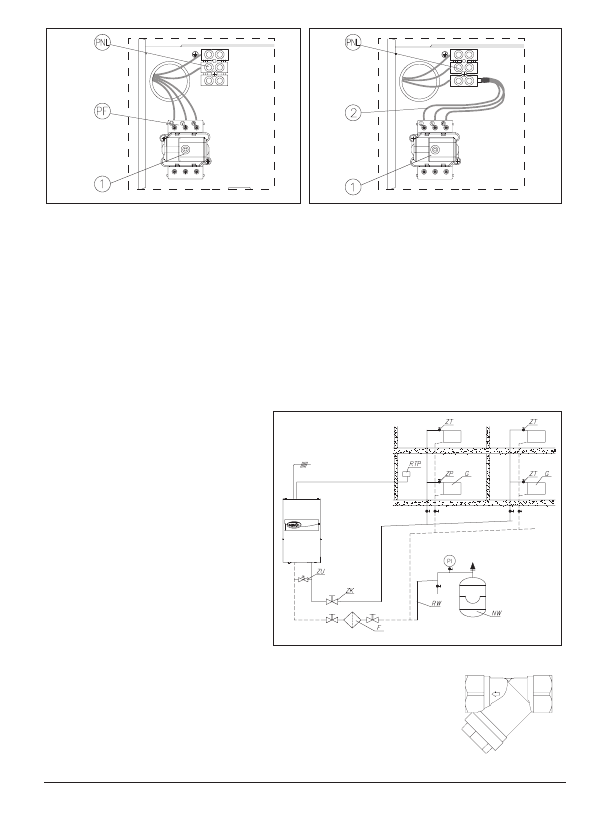

Схемы подключения котлов в отопительную систему.
PI - манометр
ZK - отсечной кран
F - фильтр с магнитным
вкладышем
RW - расширительная труба
NW - расширительный мембран-
ный бак
ZT - термостатический клапан
ZP - проходной кран
G - радиатор
RTP - комнатный регулятор
температуры
ZU - переливной клапан (baypass)
Фильтр следует установить на возврате из отопительной про-
водки перед входом в котел. Фильтр должен быть установлен
горизонтально с обращенной вниз камерой магнитного вкла-
дыша, направление протока должно соответствовать стрелке
на корпусе фильтра.
Подключение котла к трехфазной электросети.
PNL - место подключения нейтрального и
защитного проводов
PF - место подключения фазных проводов
[1] - ограничитель температуры
Подключение котла к однофазной электро-
сети (касается котлов мощностью 4кВт,
6кВт и 8 кВт).
PNL - место подключения нейтрального
защитного и фазного проводов
[1] - ограничитель температуры
[2] - дополнительные провода (только
для подключения к однофазной сети)
N
L
1
2
N
L
1
