8

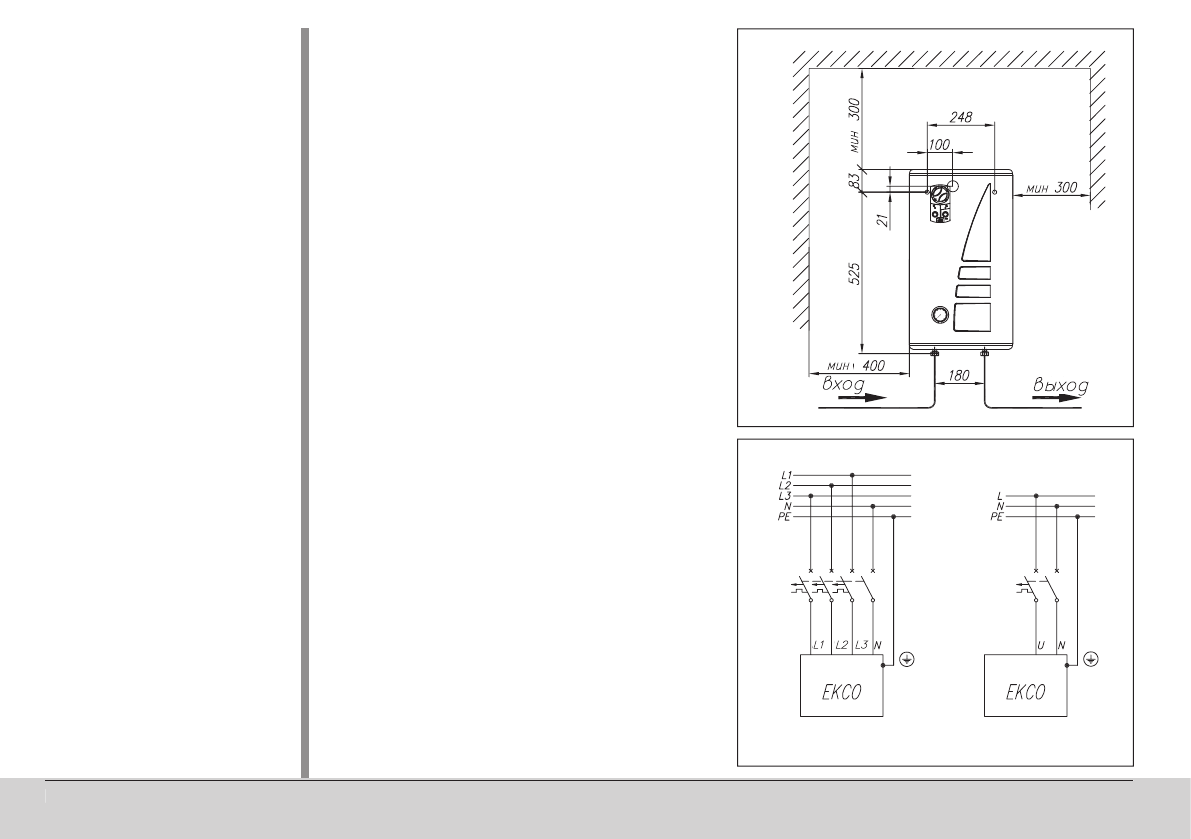

Рис.3 Эскиз крепления котла.
3
Монтаж
1. Закрепить котел на монтажных шурупах в верти-
кальном положении патрубками вниз, оставляя
минимальное расстояние до стен и потолка
согласно рис.3.
2. Подключить котел к отопительной проводке,
оснащенной отсечными кранами на входе в
котел (рис.2).
3. Наполнить отопительную проводку подготовлен-
ным теплоносителем, что имеет значительное
влияние на долговечность ТЭНов.
4. Удалить воздух из отопительной проводки.
5. Подключить котел к электросети (рис.1 и 4).
6. Установить комнатный регулятор согласно ру-
ководству по его эксплуатации.
7. Подключить комнатный регулятор к котлу
при помощи двухжильного провода (напр.
2 х 0,35мм
2
) к клеммам NA на плате управления
(рис.1 – п.9; рис.5). Если регулятор не исполь-
зуется, следует вставить перемычку.
8. После выполнения указанных действий следует
запустить котел согласно п. "Пуск" стр.10.
8
Руководство для монтажника
Э л е к т р о п р о во д к а
д о л ж н а б ы т ь з а щ и ще -
н а д и ф ф е р е н ц и а л ь н ы м
в ы к л юч а те ле м и с р е д -
ствами, обеспечивающи-
ми отключение прибора
от электросети, в кото-
р ы х р а с с то я н и е м еж д у
контактами всех полюсов
составляет не менее 3 мм.
Следует убедиться,
что на выходе регулято-
ра температуры отсут-
ствует напряжение.
Не подключать напряже-
ние к к леммам NA! Это
может привести к аварии
платы управления.
!
Рис.4 Подключение к элек-
тросети.
!
вход
выход
мин
мин
мин
4
L1 L2 L3
