7.2 Функциональная схема котла.

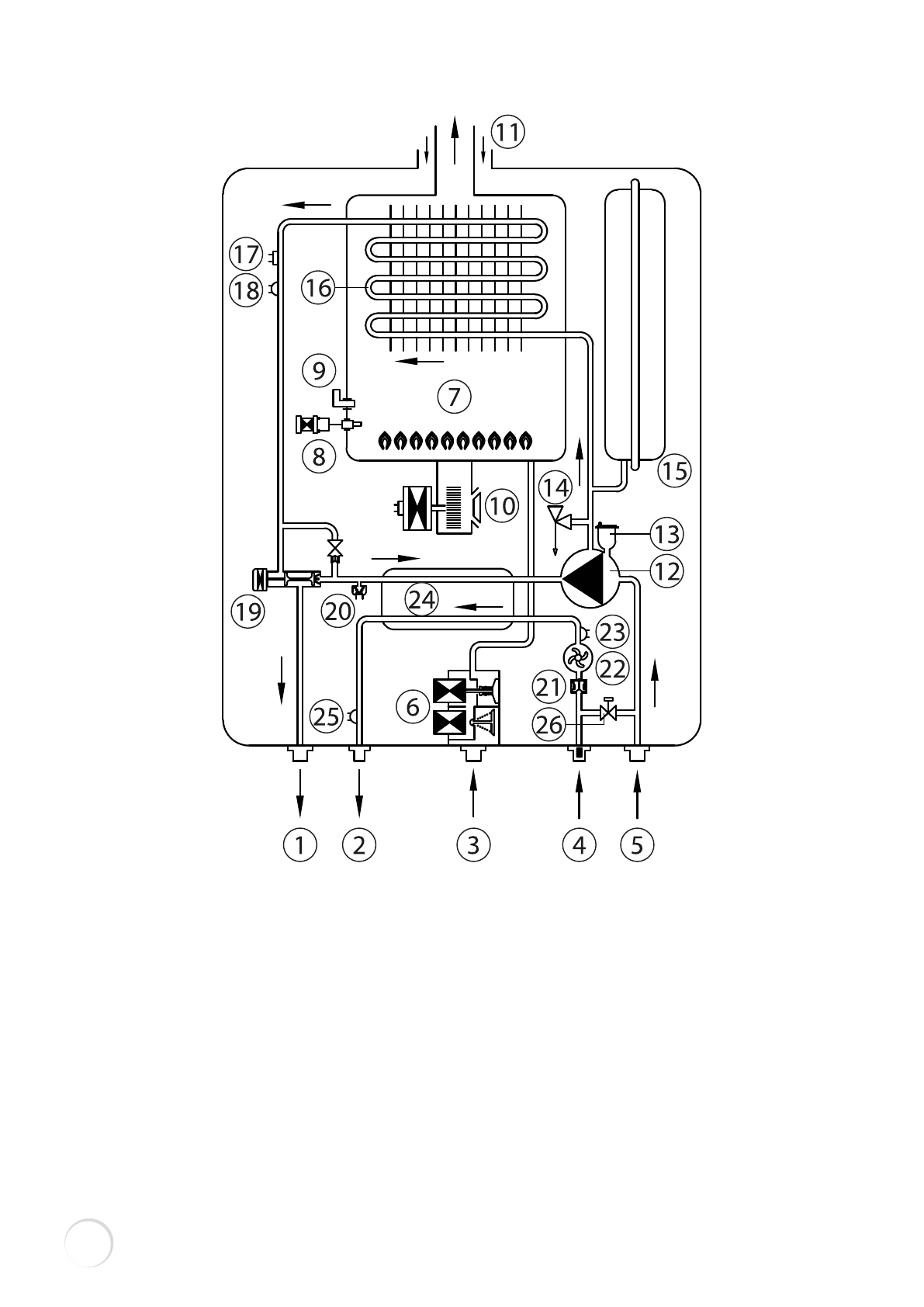

Рисунок 2. Функциональная схема котла.
1. Выход теплоносителя («подача»)
2. Выход ГВС (горячего водоснабжения)
3. Вход газа
4. Вход ХВС (холодной воды)
5. Вход теплоносителя («обратка»)
6. Газовый клапан
7. Камера сгорания
8. Электроды розжига
9. Датчик пламени (фотоэлемент)
10. Вентилятор
11. Выход продуктов сгорания
12. Циркуляционный насос
13. Автоматический воздухоотводчик
14. Клапан проедохранительный
15. Расширительный бак
16. Первичный теплообменник
17. Датчик перегрева теплообменника
18. Датчик температуры теплоносителя
19. Трехходовой клапан
20. Реле давления
21. Ограничитель протока
22. Датчик протока ГВС
23. Датчик температуры ХВС
24. Теплообменник ГВС
25. Датчик температуры ГВС
26. Кран подпитки
