1. Коллектор дымовых газов
2. Датчик перегрева
3. Первичный теплообменник
4. Камера сгорания
5. Электроды розжига
6. Датчик пламени (фотоэлемент)
7. Труба подачи газа
8. Трансформатор розжига
9. Вентилятор
10. Плата управления
11. Сервопривод трехходового кла
-
пана
12. Клапан трехходовой
13. Реле давления
14. Датчик температуры ГВС
15. Манометр
16. Адаптер дымохода коаксиально
-
го (внешний)
17. Адаптер дымохода коаксиально
-
го (внутренний)
18. Расширительный бак
19. Датчик температуры теплоноси
-
теля
20. Труба подачи теплоносителя
21. Труба возврата теплоносителя
22. Трубка расширительного бака
23. Циркуляционный насос
24. Датчик протока ГВС
25. Теплообменник ГВС
26. Газовый клапан
27. Кронштейн крепления передней
крышки корпуса
7. Устройство котла.
7.1 Устройство и назначение основных частей.

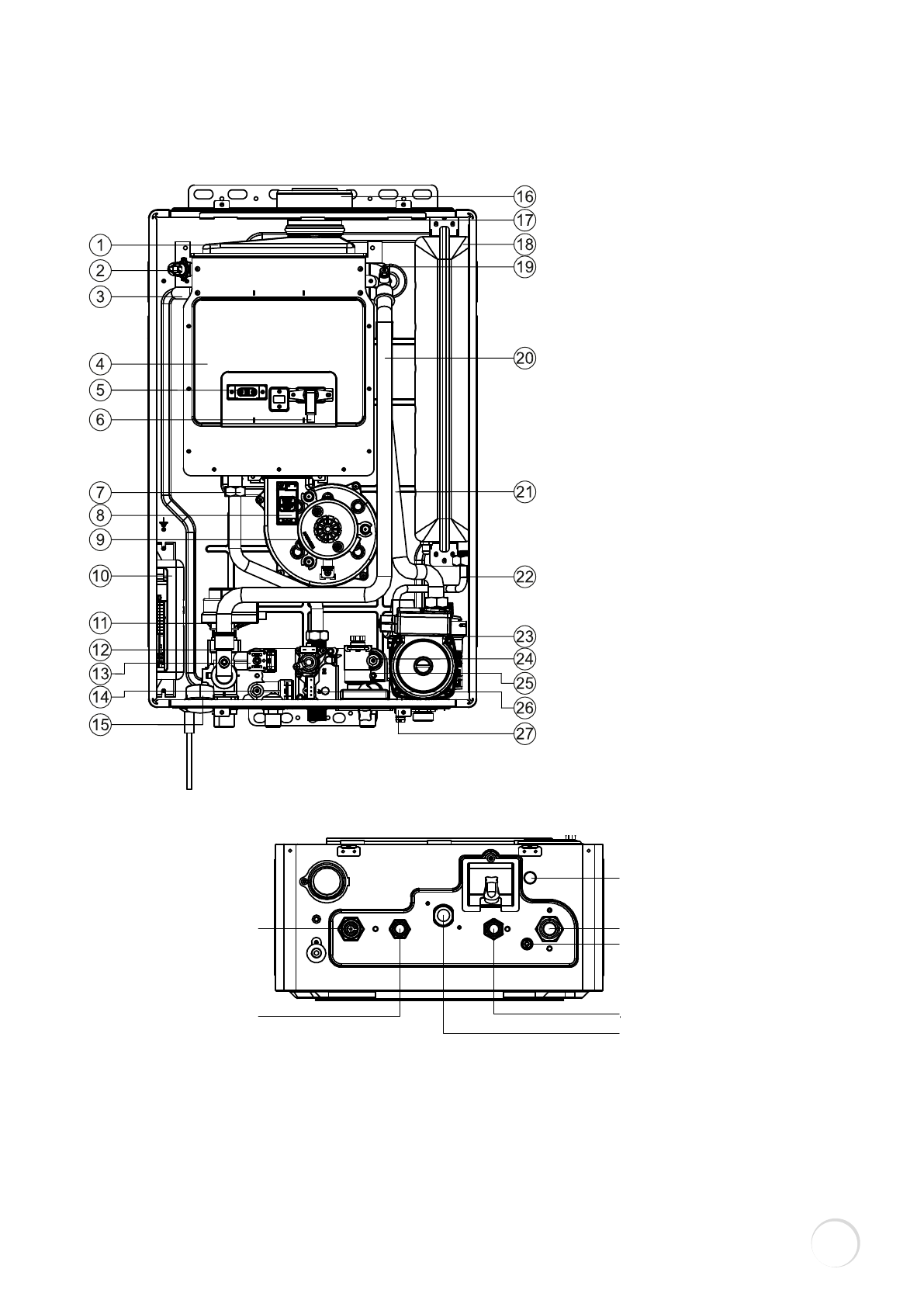

Рисунок 1. Устройство и назначение основных частей
Вход ХВС (холодной воды)
Вход газа
Вход теплоносителя
Слив теплоносителя
Клапан предохранительный
Выход теплоносителя
Выход ГВС
(горячей воды)
