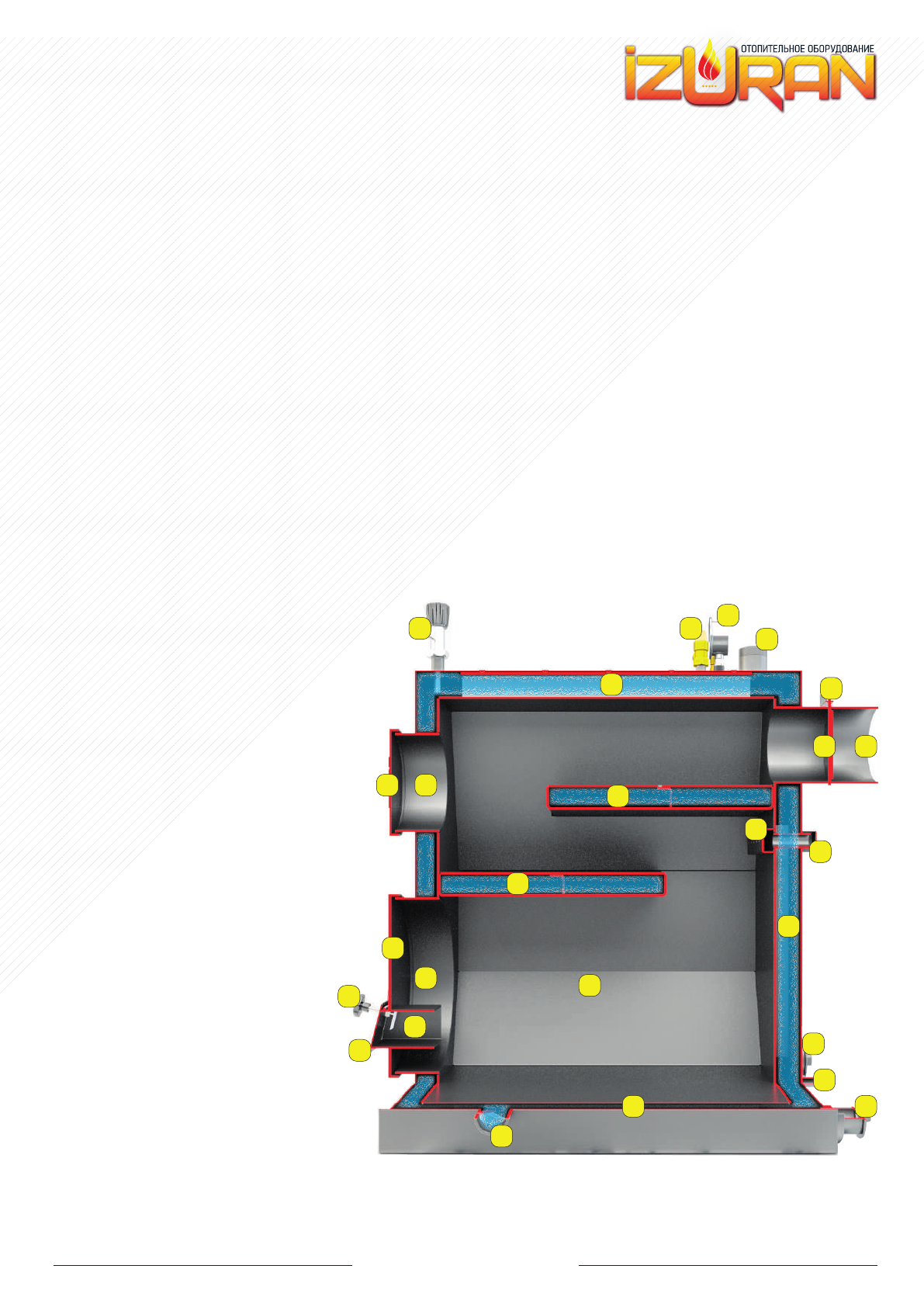

1. Регулятор тяги Regulus Rt4
2. Предохранительный клапан
3. Термоманометр
4. Патрубок «прямой» магистрали
системы отопления
5. Регулятор тяги дымохода
6. Заслонка регулятора тяги
7. Патрубок дымохода
8. Опорная пластина
9. Крышка ревизионного люка
10. Ревизионный люк (для чистки)
11. Водонаполненный перевалочный
модуль
12. Инжектор форсунки вторичного
воздуха
13. Форсунка подачи вторичного воздуха
14. Дверца топки с экраном-отсекателем
15. Отверстие для закладки топлива
16. Канал подачи первичного воздуха
17. Регулируемая заслонка поддувала
18. Регулировочный винт (ручной режим)
19. Патрубок «обратной» магистрали
системы отопления (правый, левый)
20. Отверстие для установки ТЭНов 2шт.
По умолчанию установлены заглушки
21. Сливной, заливной патрубок
22. Топка котла
23. «Водяная рубашка» (полости заполне-
ны теплоносителем)

2.1 Корпус котла

Котел  представляет  собой  цельносварную  конструкцию  из  листовой  стали  марки  09Г2С
толщиной не менее 4 мм. Котлы выполняются с водонаполненными перевалочными модуля-
ми** толщиной не менее 4 мм., что значительно добавляет мощности и позволяет применять
в качестве топлива каменный уголь и другое высококалорийное топливо.
Топка котла выполнена из стали 09Г2С толщиной не менее 4 мм. Камера сгорания разделе-
на перевалочными модулями (в нижней части происходит пиролиз топлива, в верней рас-
положена  форсунка  дожига  с  инжекторами).  Сгорание  топлива  происходит  в  режиме
газогенерации, что позволяет значительно уменьшить расход топлива.
В  конструкции  котла  предусмотрена  установка  блоков  электронагревателей  (ТЭНБ)  мощ-
ностью 3-18 кВт. Они могут быть использованы для нагрева воды в системе отопления, как
при горении топлива в котле, так и самостоятельно. В блоке TЭHы соединены перемычками
параллельно  на  рабочее  напряжение  220  В.  При  монтаже  допускается  одну  перемычку
отсоединить для подключения к трехфазной сети 380 В (соединение Y).

2.2 Общий вид котла

* В котлах 12 и 20 кВт

ОДИН

перевалочный модуль

2. ТЕХНИЧЕСКОЕ ОПИСАНИЕ КОТЛА
