АЭК

АЭК

Контроллер   ведущего  АЭК   предусматривает   возможность   управления   до   5

ведомых электрокотлов (ЭК-5К) данной серии, подключенными в каскад.

Каскадный   метод   подключения   применяется   для   отопления   больших

площадей   (до   5000   кв.м)   и   имеет   ряд   преимуществ   по   сравнению   с   работой   одной
силовой установки большой мощности:



увеличивается   надёжность   отопительной   системы   за   счёт   возможности
самостоятельной работы каждого ЭК каскада самостоятельно;



уменьшаются   сечения   подводящих   проводов   электропроводки   и   диаметры
подводящих труб в системе отопления;



упрощается монтаж системы отопления в целом.

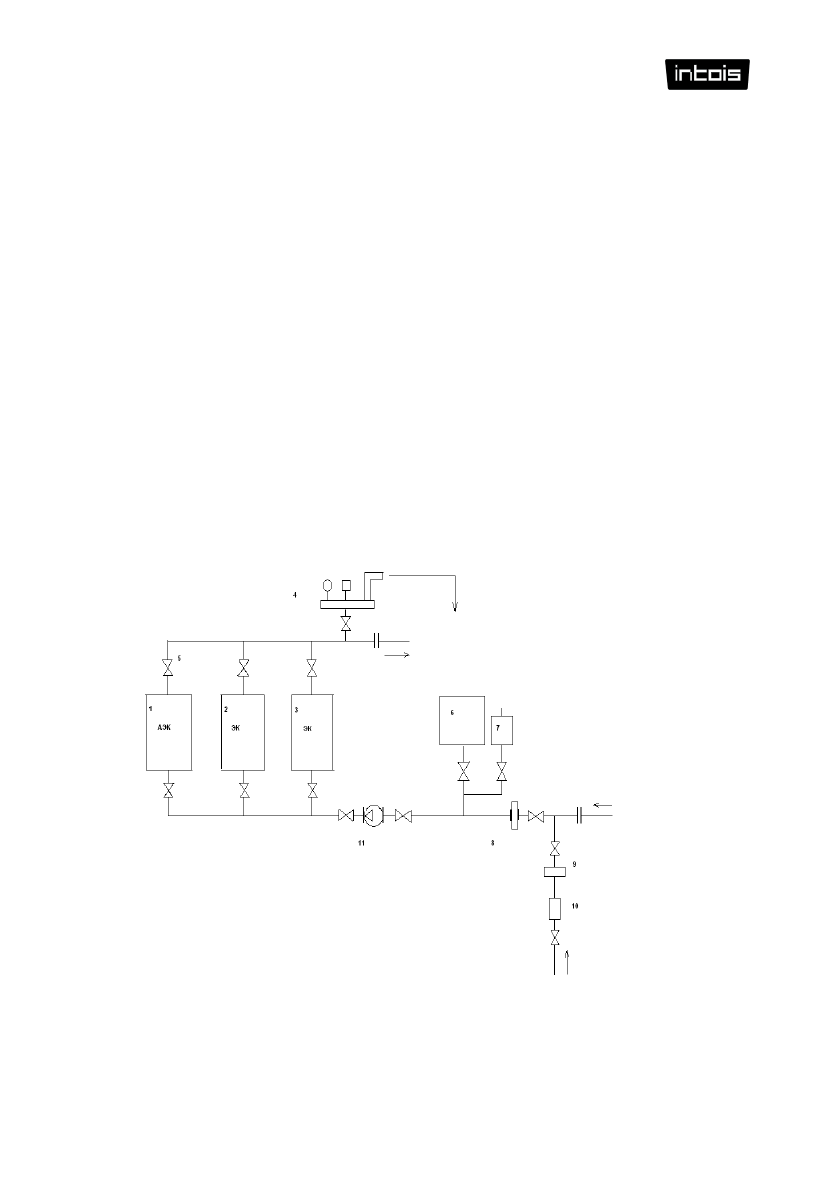

Рекомендуемая схема подключения электрокотлов каскадом приведена на рис.4.
Установка   и   порядок   подключения     ЭК-5К   производится   в   соответствии   с

разделом «Установка и порядок подключения АЭК».

Подключение   управляющего   витой   парой     между   платами   контроллера   АЭК

должно выполняться лицами, ознакомленными с устройством  и схемой работы АЭК
и имеющих допуск по электробезопасности.

Схема   подключения   и   подробное   описание   этой   операции   входят   в   комплект

поставки. (рис.4)

1.

АЭК (ведущий котёл).

2.

ЭК  (ведомый котёл).

3.

ЭК (ведомый котёл).

4.

Группа безопасности.

5.

Шаровые краны.

6.

Расширительный бак.

7.

Воздухосборник.

8.

Фильтр очистки воды.

9.

Редуктор давления.

10. Обратный клапан.
11. Насос.

23

Руководство пользователя

АЭК «INTOIS OPTIMA», «INTOIS OPTIMA H»
